Nicomatic A221T34V22公头连接器34位1MM

发布时间：2025-10-16 08:46:49 浏览：513

　　A221T34V22 是一款由 Nicomatic生产的连接器，属于AMM 220系列，适用于SMT贴装设计。

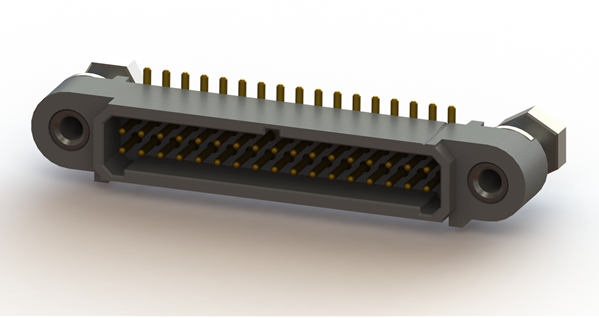

Nicomatic A221T34V22公头连接器

　　品牌：Nicomatic

　　系列：A221

　　封装类型：表面贴装

　　接触数量：34

　　接触尺寸：.025 in

　　接触间距：2.54 mm

　　接触材料：金(Gold)

　　接触电阻：最大 20 mΩ

　　绝缘电阻：最小 500 MΩ

　　工作电压：最高 30 V

　　工作温度范围：-55°C 至 +125°C

　　封装：卷带包装(Reel)

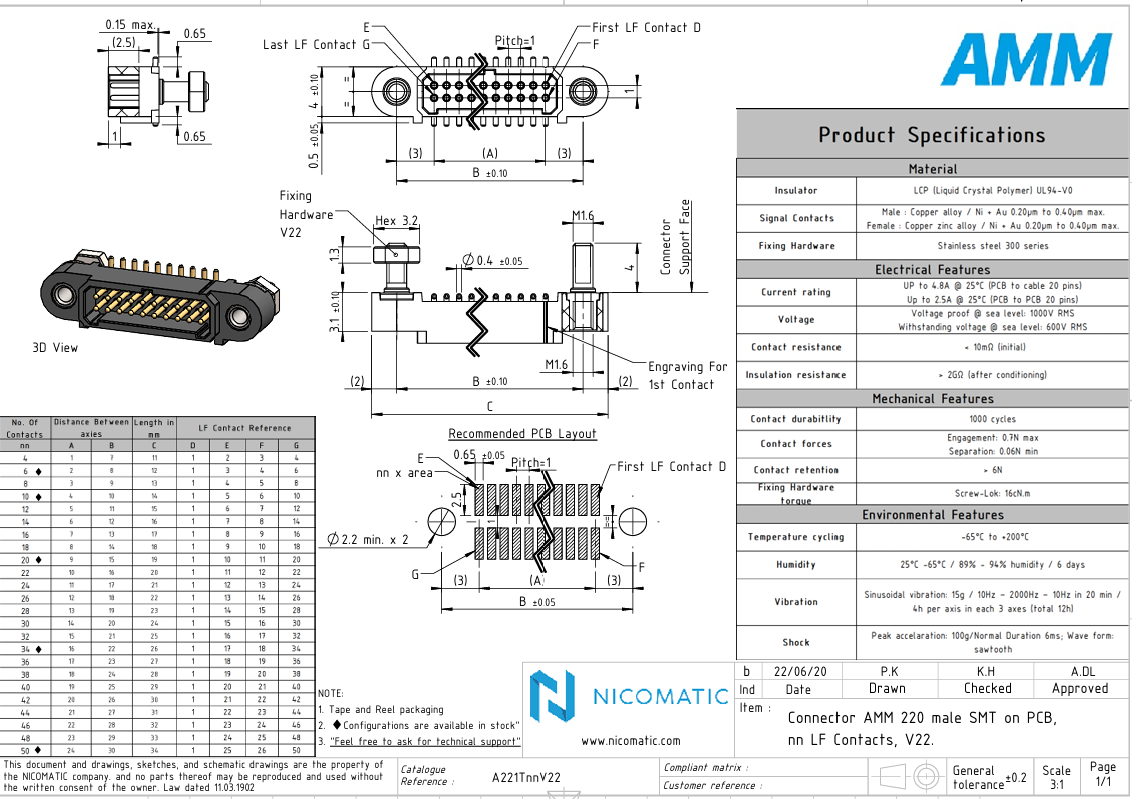

　　Nicomatic AMM 220系列电气特性

　　Current rating(额定电流)：

　　20 针 PCB 到 PCB 连接：最高 4.8A(25℃)

　　10 针 PCB 到 PCB 连接：最高 2.5A(25℃)

　　Voltage(电压)：

　　额定电压：最高 250V RMS(海平面)

　　耐受电压：600V RMS(海平面)

　　Contact resistance(接触电阻)：

　　初始值：< 10mΩ

　　调节后：< 20mΩ

　　Insulation resistance(绝缘电阻)：调节后 > 2GΩ

　　机械特性

　　Contact durability(触点耐用性)：1000 次循环

　　Contact forces(接触力)：

　　接合：0.7N max

　　分离：0.06N min

　　Contact retention(触点保持力)：> 6N

　　Fixing Hardware torque(固定硬件扭矩)：Screw - Lok 16cNm

　　环境特性

　　Temperature cycling(温度循环)：-65℃ 至 +200℃

　　Humidity(湿度)：25℃ - 65℃ / 89% - 94% 湿度，持续 6 天

　　Vibration(振动)：

　　正弦振动：15g / 10Hz - 2000Hz - 10Hz，20 分钟 / 轴

　　每轴 4 小时，三轴向总计 12 小时

　　Shock(冲击)：

　　峰值加速度：100g(正常持续 6ms)

　　波形：Sawtooth(锯齿波)

Nicomatic是一家全球领先的微型连接器、复杂电缆组件和子系统集成商，专注于为高科技领域的复杂电子系统提供定制化的互连解决方案。公司总部位于法国，产品广泛应用于航空航天、医疗、工业自动化、汽车、能源和消费电子等多个行业，以其高可靠性、创新性和高性能的连接器产品而享有盛誉。深圳市新葡萄AMG创展科技有限公司优势代理销售Nicomatic连接器，更多型号及选型方案请咨询客服。
