JCC12K0T18K0S1R Ku波段同轴环形器12-18GHz JQL Technologies

发布时间：2025-10-20 09:00:42 浏览：548

　　JCC12K0T18K0S1R 是一款专为 Ku波段(12-18 GHz) 高频应用设计的高性能微波环形器，采用钢制镀镍结构，具备低损耗、高隔离度、宽温适应等特性，广泛应用于卫星通信、雷达系统、微波测试设备等领域。

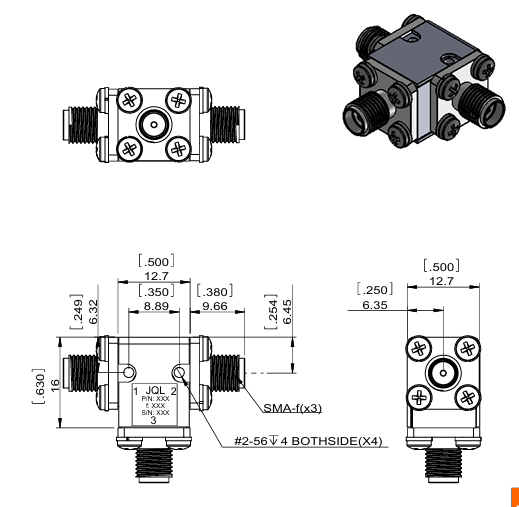

JCC12K0T18K0S1R Ku波段同轴环形器

　　性能参数

　　频率范围(Frequency)：12.000–18.000 GHz

　　工作温度(Operating Temperature)：-30°C ~ +70°C

　　插入损耗(Insertion Loss)：≤ 0.6 dB

　　隔离度(Isolation)：≥ 20.0 dB MIN

　　回波损耗(Return Loss)：≥ 17.7 dB MIN

　　正向/反向功率(Power)：10W(连续波)

　　方向性(Direction): CW(顺时针)

　　接口类型: SMA-f(3个端口)

　　安装方式: #2-56 螺丝孔(4处对称设计)

　　材料：钢制结构+镀镍工艺

其他相关型号：

Part Number	Band (GHz)	Bandwidth (GHz)	Isolation	Ins Loss	VSWR	Avg Power
JCC12K0T18K0S1R	12.00~18.00	Full	20	0.6	1.3	10
JCC12K7T14K5S1R	12.70~14.50	Full	20	0.40	1.25	10
JCC13K0T15K0S1R	13.00~15.00	Full	20	0.40	1.25	10
JCC15K0T18K0S1R	15.00~18.00	Full	19.0	0.50	1.20	10
JCC15K0T18K0S0R	15.00~18.00	Full	19	0.40	1.26	10
JCC16K0T22K0S2	16.00~22.00	Full	18.0	0.50	1.3	10
JC2C16K75T17K25T1S1	16.75~17.25	Full	44	0.8	1.25	10
JCC17K0T20K0S0	17.00~20.00	Full	22	0.4	1.15	10
JCC17K0T22K0K1	17.00~22.00	Full	18.0	0.5	1.28
JCC17K7T19K7SFSFSM1	17.70~19.70	Full	20	0.4	1.22	10

　　JQL Technologies是一家领先的射频和微波设备制造商，公司主要设计和生产高性能射频/微波组件，包括滤波器、隔离器与环行器、定向耦合器、功率分配器/合路器、混合器、终端等。深圳市新葡萄AMG创展科技有限公司，优势代理销售JQL产品，欢迎咨询。
