SD5400CY四通道N沟道横向DMOS开关Linear Systems

发布时间：2025-10-22 09:25:59 浏览：441

　　Linear Integrated Systems的SD5400CY是四通道N沟道横向DMOS开关，属于SD5000/5400系列的一员，具有以下核心特性：

　　结构：4个独立双向增强型MOSFET集成于单一芯片，采用双扩散工艺和横向构造。

　　保护：栅极内置齐纳二极管保护，防止静电损伤。

　　封装：SOIC-14窄体塑料封装，符合RoHS标准。

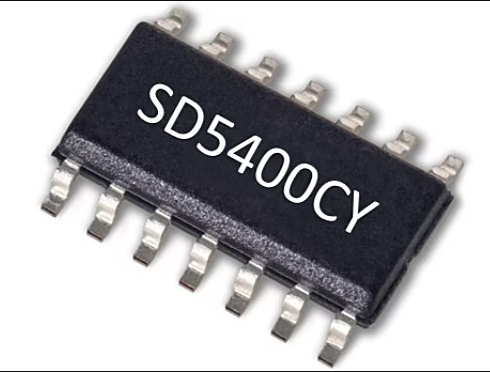

Linear Integrated Systems的SD5400CY是四通道N沟道横向DMOS开关

　　同系列型号对比：

型号	V(BR)DS	rDS(on)@5V	封装	适用信号范围
SD5400CY	20V	75Ω	SOIC-14	±10V
SD5401CY	10V	75Ω	SOIC-14	±5V
SD5000N	20V	70Ω	PDIP-16	±10V

　　关键参数:

参数	值/条件	说明
V(BR)DS最小	20V	漏源击穿电压（SD5000/5400系列为20V，SD5001/5401为10V）。
rDS(on)最大	75Ω @ VGS=5V	导通电阻，低至75Ω（5V驱动时），确保低信号损耗。
Crss最大	0.5pF	反向传输电容极�。屎细咂涤τ�。
开关时间(tON)	典型0.5ns，最大1ns	超高速开关，适用于纳秒级切换场景。
阈值电压VGS(th)	最大1.5V	低开启电压，简化驱动电路设计。

　　特性与优势

　　高频性能：

　　超低电容(0.2pF反向电容)减少插入损耗和串扰，适合视频/射频信号切换。

　　1ns级导通时间，满足像素级切换需求(如图像传感器)。

　　可靠性：

　　齐纳保护栅极，增强ESD耐受能力。

　　工作温度范围：-55°C至150°C。

　　电源兼容性：

　　支持单电源供电(5V驱动即可实现低导通电阻)。

　　应用场景

　　高速模拟开关：视频信号路由、DAC去毛刺电路。

　　采样保持电路：ADC前端的高速采样。

　　多路复用器：多通道信号选择，如测试设备中的矩阵切换。

　　驱动电路：激光二极管或LED阵列的快速脉冲控制。

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
