3616-300-04701H,361C-040-00701P SMP射频连接器Winchester

发布时间：2025-10-23 09:56:14     浏览：530

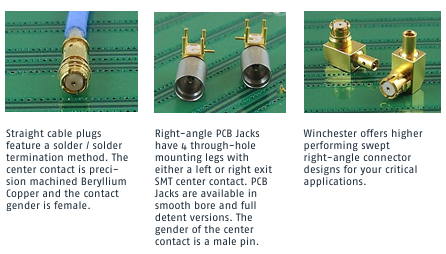

　　361系列SMP射频连接器由Winchester Interconnect?旗下品牌Kings-Win?推出，是专为高频、高密度、高可靠性应用设计的超小型(Sub-Miniature)连接解决方案。该系列采用盲插(blind-mate)和卡扣式(snap-in)结构，适用于军工、航空航天、5G通信、雷达系统等高要求领域。

Winchester SMP射频连接器Winchester SMP射频连接器2

　　型号：

Part NumberDescriptionCable Size
3616-300-04701HSwept Right-Angle Plug0.047 Semi-Rigid
3615-500-08501HStraight PlugRG-405(0.085)
3619-361-00001HPlug-to-Plug AdapterN/A
361C-040-00701PRight-Angle PCB Jack wl4 Legs,Smooth Bore,Left Exit ContactNIA
361C-040-00702PRight-Angle PCB Jack w/4 Legs,Smooth Bore,Right Exit ContactN/A
361C-040-00703PRight-Angle PCB Jack W4 Legs,Full Detent,Left Exit ContactNIA
361C-040-00704PRight-Angle PCB Jack wW4 Legs,Full Detent,Right Exit ContactNIA


　　核心特性：

　　? 超高频支持：DC ~ 40 GHz，适用于毫米波应用

　　? 免工具安装：推入式(push-on)设计，快速部署

　　? 高抗震性：符合MIL-STD-202标准，适应恶劣环境

　　? 多种接口类型：直式电缆插头、直角PCB插座(平滑孔/全卡槽)

　　? 军规兼容：符合MIL-STD-348，与主流厂商(如Rosenberger、Amphenol)互配

　　规格参数

　　阻抗：50 Ω

　　频率范围：DC ~ 40 GHz

　　工作电压：335 VRMS

　　驻波比(VSWR)：≤1.20(0-18 GHz);≤1.70(26.5-40 GHz)

　　绝缘电阻：≥5000 MΩ

　　工作温度：-65°C ~ +165°C

　　耐用性(插拔次数)：

　　全卡槽(Full Detent)：100次

　　有限卡槽(Limited Detent)：500次

　　平滑孔(Smooth Bore)：1000次

　　机械容差：

　　径向偏差：±0.010英寸

　　轴向偏差：0.000~0.010英寸

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
