DEI1090航空电子LED驱动器IC

发布时间：2025-10-31 09:39:03     浏览：415

　　DEI1090是一款16引脚双极型集成电路，专为驱动八颗LED并提供脉冲宽度调制(PWM)调光控制而设计。它通过模拟白炽灯的“平方律”亮度曲线，实现了从10mA到20mA的可调最大LED电流和200:1的调光范围(在50Hz时)或40:1的调光范围(在200Hz时)。此外，该驱动器可以级联以同步驱动额外的LED组。

DEI1090航空电子LED驱动器IC

　　特性

　　模拟白炽灯调光曲线：通过PWM控制LED亮度，平均电流与输入调光电压的平方成正比。

　　可调PWM频率：通过外部电容设置PWM频率，范围从50Hz到200Hz。

　　最大LED电流可调：通过外部电阻设置最大LED电流，范围从10mA到20mA。

　　八路LED驱动输出：每路LED驱动输出的平均电流与VIN引脚的电压平方成正比。

　　级联功能：通过PWM引脚实现多个DEI1090设备的同步操作。

　　封装类型：16引脚SOICW封装。

　　电气特性

　　工作电压范围：+4.5V至+16.5V。

　　工作温度范围：-55℃至+85℃。

　　最大功耗：700mW(在85℃时)。

　　ESD保护：符合JEDEC A114-A标准，人体模型2000V。

　　应用场景

　　航空电子：仪表盘背光(适应-55°C至+85°C严苛环境)。

　　照明替换：可调光LED替代白炽灯。

　　工业显示：键盘、面板的均匀背光。

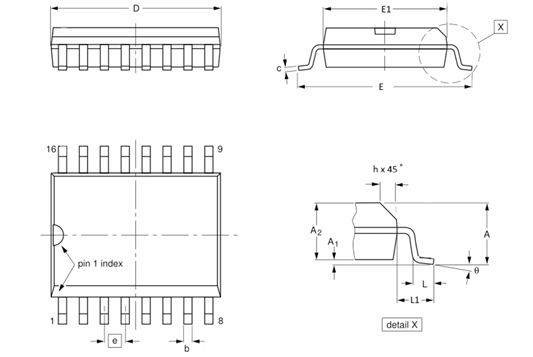

　　封装与规格

　　封装：16引脚SOICW(宽体)，符合RoHS标准。

　　热管理：最大功耗700mW(需确保结温≤125°C)。

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订货渠道，部分备有现货库存。
