E1-P150/Y高压DC/DC转换器American Power Design

发布时间：2025-11-03 08:57:01     浏览：367

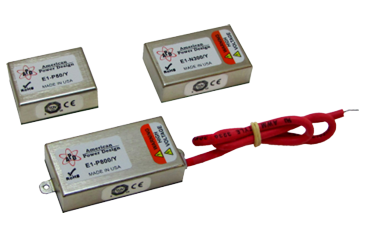

　　American Power Design E1系列是小型1W可编辑稳压高压DC/DC转换器，使用0-5Vdc模拟信号，提供100%可编程高压输出。

American Power Design E1系列1W高压DC/DC转换器

　　输出范围：±100V 至 ±8000V(可定制)

　　输入电压范围11.5V - 16Vdc

　　输出电压精度±1%

　　输出纹波0.002% P-P(典型值)

　　编程电压0-5Vdc @ <100μA

　　短路保护连续保护，自动恢复

　　响应时间<250ms(全负载)

　　型号参数

REPRESENTATIVE MODEL LISTING
MODEL NUMBERINPUT CURRENTOUTPUT SPECIFICATIONSSWITCHING
FREQUENCY
Non-
RoHs		RoHsNO
LOAD		FULL
LOAD		VOLTAGERIPPLECURRENTREGULATION
LOADLINE
E1-P10E1-P10/Y<50 mA<160 mAOV to+100Vdc<0.75%(0.75V p-p)0-10mA<0.1%<0.1%250 kHz
E1-N10E1-N10/Y<50 mA<160 mA0V to-100Vdc<0.75%(0.75V p-p)0-10mA<0.1%<0.1%250 kHz
E1-P20E1-P20/Y<50 mA<160 mAOV to+200Vdc<0.05%(0.1Vp-p)0-5mA<0.1%<0.1%250 kHz
E1-N20E1-N20/Y<50 mA<160 mA0V to -200Vdc<0.05%(0.1Vp-p)0-5mA<0.1%<0.1%250 kHz
E1-P30E1-P30/Y<50 mA<160 mAOV to+300Vdc<0.03%(90mVp-p)0-3.3mA<0.1%<0.1%250 kHz
E1-N30E1-N30/Y<50 mA<160 mA0V to -300Vdc<0.03%(90mVp-p)0-3.3mA<0.1%<0.1%250 kHz
E1-P50E1-P50/Y<50 mA<160 mAOV to+500Vdc<0.004%(20mVp-p)0-2mA<0.05%<0.05%250 kHz
E1-N50E1-N50/Y<50 mA<160 mA0V to-500Vdc<0.005%(25mVp-p)0-2mA<0.05%<0.05%250 kHz
E1-P60E1-P60/Y<90 mA≤200 mAOV to+600Vdc<0.003%(18mVp-p)0-1.67mA<0.05%<0.05%200 kHz
E1-N60E1-N60/Y<90 mA<200 mA0V to -600Vdc<0.003%(18mVp-p)0-1.67mA<0.05%<0.05%200 kHz
E1-P100E1-P100/Y<90 mA<200 mA0V to+1000Vdc<0.005%(50mVp-p)0-1mA<0.05%<0.05%190 kHz
E1-N100E1-N100/Y<90 mA≤200 mAOV to-1000Vdc<0.002%(20mVp-p)0-1mA<0.05%<0.05%190 kHz
E1-P125E1-P125/Y<100 mA<250 mA0V to+1250Vdc<0.004%(50mVp-p)0-1mA<0.05%<0.05%180 kHz
E1-N125E1-N125/Y<100 mA<250 mAOV to-1250Vdc<0.003%(37mVp-p)0-1mA<0.05%<0.05%180 kHz
E1-P150E1-P150/Y<100 mA<220 mA0V to+1500Vdc<0.002%(30mVp-p)0-0.67mA<0.05%<0.05%180 kHz
E1-N150E1-N150/Y<100 mA<220 mAOV to-1500Vdc<0.002%(30mVp-p)0-0.67mA<0.05%<0.05%180 kHz
E1-P200E1-P200/Y<100 mA<220 mA0V to+2000Vdc<0.002%(40mVp-p)0-0.5mA<0.05%<0.05%180 kHz
E1-N200E1-N200/Y<100 mA<220 mAOV to-2000Vdc<0.002%(40mVp-p)0-0.5mA<0.05%<0.05%180 kHz

深圳市新葡萄AMG创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品，欢迎咨询了解。
