OH4610LF-020.0M Connor Winfield OCXO振荡器

发布时间：2025-11-19 09:14:45     浏览：449

　　OH4系列是由Connor Winfield公司研发的高精度恒温晶体振荡器(OCXO)和恒温压控晶体振荡器(OCVCXO)，采用14引脚DIP封装，适用于对频率稳定性要求极高的应用场景。本系列产品提供固定频率(OCXO)和可调频率(OCVCXO)两种选项，覆盖6.4MHz~40MHz频率范围，并可根据需求定制更高频率型号。

　　OH4系列广泛应用于通信基站、精密仪器、卫星导航、测试测量设备、5G网络同步系统等关键领域，符合ITU-T G.8262/G.8263标准。

Connor Winfield OCXO振荡器OH4系列

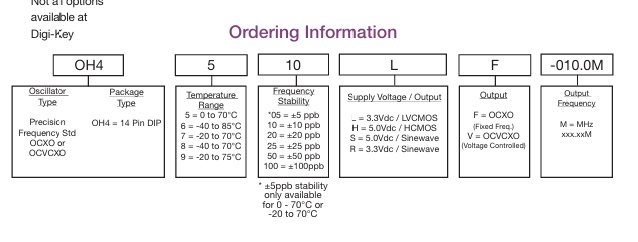

　　型号选型指南

Connor-Winfield OH4系列选型指南

型号示例频率稳定度温度范围供电输出类型
OH4610LF-010.0M10MHz±10ppb-40~85°C3.3VLVCMOS
OH4525S-020.0M20MHz±25ppb-20~75°C5.0V正弦波
OH4050LF-025.0M25MHz±5ppb0~70°C3.3VLVCMOS


　　核心优势

　　1. 超低频率漂移，稳定可靠

　　频率稳定度：±5ppb(最优型号，0~70°C或-20~70°C)

　　老化率：首年仅±0.3ppb，20年总漂移±1.5ppm

　　温度补偿范围：-40°C~85°C(可选多种温区)

　　2. 多种输出模式可选

　　LVCMOS(3.3V)：高速数字信号输出，上升/下降时间≤6.5ns

　　HCMOS(5.0V)：兼容更高电压逻辑电平

　　正弦波(Clipped Sine)：低谐波失真，适用于射频应用

　　3. 可调频率(OCVCXO)

　　压控调节范围：

　　3.3V型号：0.3V~3.0V(斜率3.7ppm/V)

　　5.0V型号：0.5V~4.5V(斜率2.5ppm/V)

　　输入阻抗：100kΩ，兼容标准电压控制电路

　　4. 坚固耐用，适应严苛环境

　　抗震能力：10Hz~500Hz，10G峰值振动

　　抗冲击：1500G，0.5ms半正弦波冲击

　　密封性：通过MIL-STD-202氟油检漏测试

　　典型应用

　　5G/4G基站同步(满足ITU-T G.8262同步要求)

　　卫星通信与导航(GPS/北斗授时系统)

　　测试测量仪表(频谱分析仪、原子钟校准)

　　工业自动化控制(PLC、高精度时序管理)

　　军事与航空航天(雷达、电子对抗系统)

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。

推荐资讯

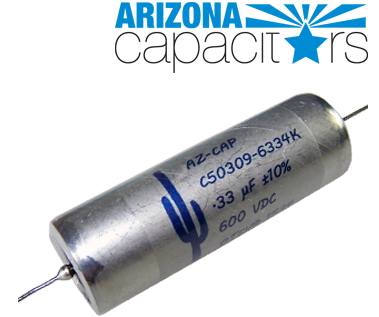

  • Arizona Blue Cactus C50309音频电容器
