QTCC230 Q-Tech 32.768 kHz/1.5 MHz至133 MHz HCMOS石英晶体振荡器

发布时间：2025-11-25 09:05:16     浏览：388

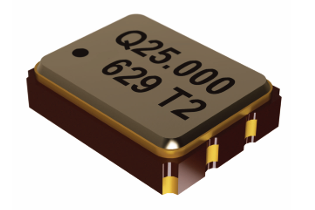

　　Q-Tech Corporation 的QTCC230系列是低剖面(2.5×3.2mm)微型SMD晶体振荡器，工作频率为 32.768 kHz，工作频率范围为 1.5 至 133.0 MHz，电压支持1.8V、2.5V、3.3V(直流)，QTCC230振荡器采用密封表面贴装封装(可选 MIL-PRF-55310 军用屏蔽)，尺寸为 2.50 x 3.20 x 1.15 mm。

QTCC230

　　电气参数

参数QTCC230L (3.3V)QTCC230N (2.5V)QTCC230R (1.8V)
频率范围1.5MHz–133MHz 1.500MHz — 125.000MHz
32.768kHz32.768kHz
电压（Vdd）3.3Vdc  ± 10% 2.5Vdc  ± 10%1.8Vdc  ± 10%
最大施加电压-0.5 to +5.0Vdc-0.5 to +3.6Vdc
(Vdd max)
供电电流6 mA max.   -                    < 20MHz4.5 mA max. -                    < 20MHz2.5 mA max. -                    < 40MHz
7 mA max.   -   20MHz ~ < 40MHz  5.5 mA max. -   20MHz ~ < 40MHz  3.5 mA max. -   40MHz ~ < 50MHz
8 mA max.   -   40MHz ~ < 50MHz7 mA max.    -   40MHz ~ < 80MHz6.5 mA max. -   50MHz ~ < 80MHz
9 mA max.   -   50MHz ~ < 80MHz7.5 mA max. -   80MHz ~ < 100MHz7 mA max.    -   80MHz ~ < 100MHz
10 mA max. -   80MHz ~ < 100MHz    30 mA max.  -  100MHz ~ < 125MHz20 mA max.  -  100MHz ~ < 125MHz
40 mA max. -  100MHz ~ 125MHz

输出负载最大15pF
启动时间≤5ms
上升/下降时间4ns (3.3V)、5ns (≤2.5V)
储存温度（Tsto）-62?C to +125?C


　　主要特点

　　抗冲击能力: 通过20,000G(半正弦波，0.1ms)测试

　　工作温度: -55°C至+125°C(视型号而定)

　　频率稳定性: ±25ppm至±100ppm(依温度代码不同)

　　环�：瞎�: 无铅，符合RoHS标准

　　包装: 卷带封装(每卷1000颗)

　　其他特性:

　　三态输出控制(Pin 1)

　　支持军用级筛选(MIL-PRF-55310 Level B)

　　基波和三次泛音设计

　　应用领域

　　军事/航空: 制导武器、航空电子

　　通信: 以太网、SONET

　　工业: 导航、仪器仪表

　　嵌入式系统: 微处理器时钟

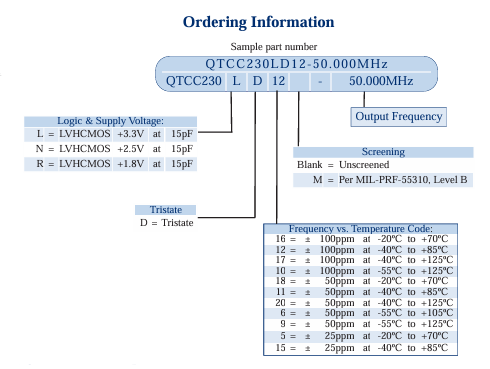

　　订购信息

QTCC230订购指南

深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

推荐资讯

  • RO3000系列高频电路材料Rogers
    RO3000系列高频电路材料Rogers 2023-01-10 16:53:53

    Rogers?的RO3000高频电路板材是种PTFE复合材质与特殊的陶瓷填料，适用于商业微波和射频应用。RO3000系列高频电路板材的先进性层压板提供了超一流电气和机械稳定性。

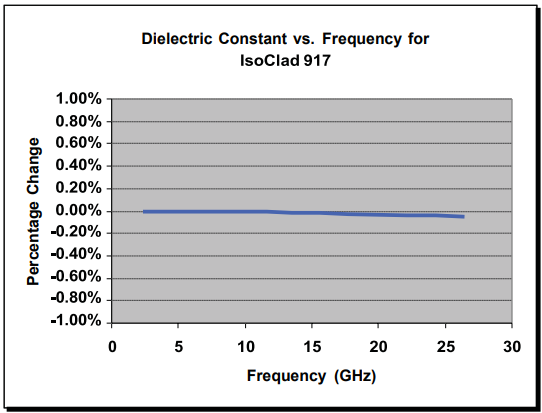

  • IsoClad? 917层压板Rogers
