BNC Model 686任意波形信号发生器20GS/s采样率+14位分辨率

发布时间：2025-12-01 09:01:24 浏览：778

　　Berkeley Nucleonics Model 686是专为前沿科研与高端测试设计的多功能信号生成系统，集函数发生器、任意波形发生器(AWG)、脉冲发生器(PPG)及数字信号源于一体，满足5G通信、量子计算、半导体测试等领域的严苛需求。

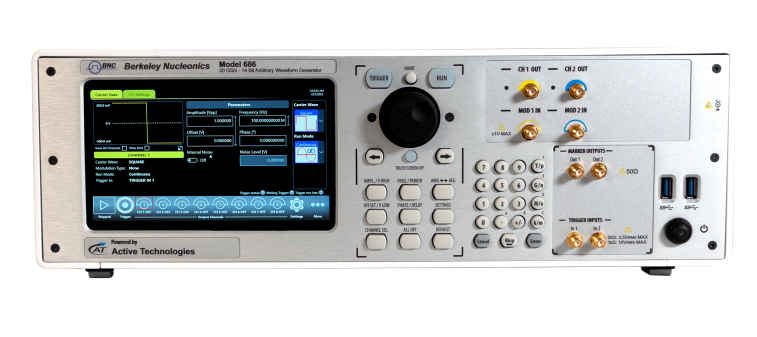

Berkeley Nucleonics Model 686

　　一、型号对比

型号	通道数	输出类型	存储深度 (主通道)	扩展能力	典型用途
686-2C-SE	2	单端	9.6 Gpts	不支持	通用射频/脉冲测试
686-2CD	2	差分	9.6 Gpts	支持数字扩展	高速串行信号（PCIe, SerDes）
686-4C-SE	4	单端	9.6 Gpts (CH1/3)	不支持	多通道同步控制（如量子实验）
686-4CD	4	差分	9.6 Gpts (CH1/3)	支持数字扩展	汽车总线/多通道差分系统仿真

　　二、核心优势

　　超高速率与精度

　　20GS/s实时采样率 + 14位垂直分辨率

　　5.8GHz模拟带宽(业界领先的sin(x)/x补偿技术)

　　支持9Gpts海量存储(可录制长达450ms的6GHz信号)

　　全场景信号生成

　　函数模式：18mHz~6.5GHz连续覆盖，120ps超快上升沿

　　AWG模式：支持多序列条件跳转(如IF-THEN-ELSE逻辑编程)

　　脉冲模式：150ps最小脉宽，PRBS误码率<1e-12

　　军工级同步性能

　　通道间同步误差≤100飞秒(fs)

　　支持多机级联(通过QSFP接口实现ns级同步)

　　三、典型应用案例

行业	应用场景	技术亮点
量子计算	操控超导量子比特的微波脉冲链	亚纳秒级脉冲精度+飞秒级同步
汽车电子	仿真CAN FD总线干扰信号	内置ISO 11898-2标准波形库
半导体测试	生成PCIe Gen4/5的128b/130b编码信号	支持IBIS-AMI模型预加重
雷达仿真	线性调频（LFM）信号生成（带宽>2GHz）	实时频率跳变功能

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。新葡萄AMG创展代理分销BNC产品，欢迎咨询。
