Vishay S222M33Z5UP6UK5R高压陶瓷圆片电容1 kV~6 kV

发布时间：2025-12-05 09:02:55 浏览：306

　　Vishay BCcomponents 的 S Series 是一款高性能陶瓷单层直流圆片电容器，适用于通用场景，提供 Class 1(温度补偿型)、Class 2(稳定型)和 Class 3(通用型)陶瓷介质，额定电压覆盖 1kVDC 至 6kVDC，电容范围从 10pF 到 33nF。

　　产品亮点

　　高容量小尺寸：在紧凑体积内实现高电容值。

　　高稳定性：Class 1 和 Class 2 介质具有优异的温度和电压特性。

　　多种引线形式：支持直脚(straight)和折脚(kinked)引线，间距可选 5.0mm、7.5mm、10.0mm。

　　环�：瞎妫悍� RoHS 和无卤素(Halogen-Free) 标准。

　　安全封装：采用 UL 94V-0 级环氧树脂涂层，阻燃性能优异。

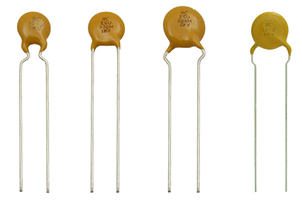

Vishay S系列电容

　　技术参数

　　陶瓷类别：

　　Class 1(SL0, S3N)

　　Class 2(X7R, Y5P, X5F, Z5U)

　　Class 3(Y5V)

　　额定电压：1kVDC / 2kVDC / 3kVDC / 6kVDC

　　电容范围：10pF ~ 33,000pF(33nF)

　　容差：±5%, ±10%, ±20%, +80%/-20%

　　工作温度：-55°C ~ +125°C(部分介质为 -30°C ~ +125°C)

　　绝缘电阻：≥10GΩ(在额定电压下)

　　损耗因数：

　　Class 1：≤0.1%(≥30pF)

　　Class 2：≤2.5%

　　Class 3：≤5%

　　测试电压：额定电压的 200%

　　应用场景

　　温度补偿电路

　　耦合与去耦

　　旁路应用

　　高压直流滤波

　　工业控制、电源�？�、医疗设备等

　　订购指南

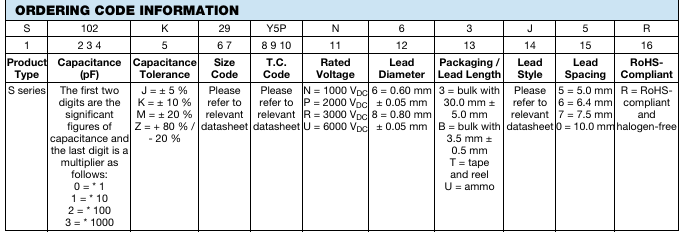

VISHAY电容器订购指南

更多vishay相关产品信息可咨询新葡萄AMG创展。
