美国APD高压DC/DC�？榈缭碏112-N100/Y

发布时间：2025-12-16 09:18:24 浏览：425

　　F1 系列是美国 American Power Design(APD) 推出的 1 W 可编程高压 DC/DC �？榈缭�。它把“高压”与“可编程”做成了一颗只有拇指盖大小的金属砖，±100 V 到 ±2 000 V 任意可调，即插即用，是微型高压方案里的“瑞士军刀”。

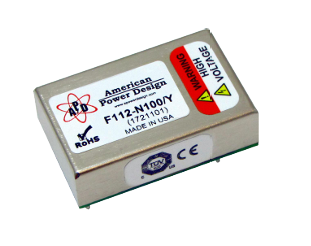

美国APD高压电源

　　输入电压：

　　5V型号：4.75V–5.25Vdc

　　12V型号：11.5V–15.5Vdc

　　输出精度：<1%(全范围)

　　线性调整率：<0.01%(输入变化时)

　　负载调整率：<0.05%(负载变化时)

　　参考电压：2.048Vdc(5V输入)或5Vdc(12V输入)

　　尺寸：1.1 × 1.75 × 0.5英寸(27.94 × 44.45 × 12.7mm)

　　重量：1.3盎司(约36.9克)

　　工作温度：-55°C至+85°C

　　封装：镍镀金属外壳，UL 94V-0环氧树脂封装

　　典型应用

　　科学仪器：TOF-MS、质谱、光谱、电子显微镜、离子源

　　光电探测：PMT、SiPM、MCP、雪崩二极管偏置

　　工业：静电卡盘、静电喷涂、静电除尘、压电叠堆

　　医疗：实验室台式设备(非植入类)

　　订购指南

型号参数

REPRESENTATIVE MODEL LISTING
MODEL NUMBER		INPUT CURRENT			OUTPUT SPECIFICATIONS
Non-RoHs	RoHs	NO LOAD	FULL LOAD	VOLTAGE		RIPPLE	CURRENT	REGULATION
Non-RoHs	RoHs	NO LOAD	FULL LOAD	VOLTAGE		RIPPLE	CURRENT	LOAD	LINE
F15-P10	F15-P10/Y	<65 mA	<420 mA	0 to +100Vdc		<0.05% (50mV p-p)	0 - 10mA	<0.05%	<0.01%
F15-N10	F15-N10/Y	<65 mA	<420 mA	0 to -100Vdc		<0.05% (50mV p-p)	0 - 10mA	<0.05%	<0.01%
F15-P20	F15-P20/Y	<65 mA	<420 mA	0 to +200Vdc		<0.01% (10mV p-p)	0 - 5mA	<0.01%	<0.01%
F15-N20	F15-N20/Y	<65 mA	<420 mA	0 to -200Vdc		<0.01% (10mV p-p)	0 - 5mA	<0.005%	<0.003%
F15-P30	F15-P30/Y	<65 mA	<420 mA	0 to +300Vdc		<0.01% (30mV p-p)	0 - 3.3mA	<0.005%	<0.003%
F15-N30	F15-N30/Y	<65 mA	<420 mA	0 to -300Vdc		<0.01% (30mV p-p)	0 - 3.3mA	<0.005%	<0.003%
F15-P50	F15-P50/Y	<65 mA	<420 mA	0 to +500Vdc		<0.005% (25mV p-p)	0 - 2mA	<0.003%	<0.002%
F15-N50	F15-N50/Y	<65 mA	<420 mA	0 to -500Vdc		<0.005% (25mV p-p)	0 - 2mA	<0.005%	<0.002%
F15-P60	F15-P60/Y	<65 mA	<420 mA	0 to +600Vdc		<0.005% (30mV p-p)	0 - 1.67mA	<0.005%	<0.002%
F15-N60	F15-N60/Y	<65 mA	<420 mA	0 to -600Vdc		<0.005% (30mV p-p)	0 - 1.67mA	<0.005%	<0.002%
F15-P100	F15-P100/Y	<65 mA	<420 mA	0 to +1000Vdc		<0.001% (10mV p-p)	0 - 1mA	<0.005%	<0.001%
F15-N100	F15-N100/Y	<65 mA	<420 mA	0 to -1000Vdc		<0.001% (10mV p-p)	0 - 1mA	<0.005%	<0.001%
F15-P125	F15-P125/Y	<65 mA	<420 mA	0 to +1250Vdc		<0.001% (12mV p-p)	0 - 0.8mA	<0.005%	<0.001%
F15-N125	F15-N125/Y	<65 mA	<420 mA	0 to -1250Vdc		<0.001% (12mV p-p)	0 - 0.8mA	<0.005%	<0.001%
F15-P150	F15-P150/Y	<155 mA	<550 mA	0 to +1500Vdc		<0.001% (15mV p-p)	0 - 0.67mA	<0.005%	<0.001%
F15-N150	F15-N150/Y	<155 mA	<550 mA	0 to -1500Vdc		<0.001% (15mV p-p)	0 - 0.57mA	<0.005%	<0.001%
F15-P200	F15-P200/Y	<155 mA	<550 mA	0 to +2000Vdc		<0.001% (20mV p-p)	0 - 0.5mA	<0.005%	<0.003%
F15-N200	F15-N200/Y	<155 mA	<550 mA	0 to -2000Vdc		<0.001% (20mV p-p)	0 - 0.5 mA	<0.001%	<0.001%
F112-P10	F112-P10/Y	<80 mA	<220 mA	0 to +100Vdc		<0.05% (50mV p-p)	0 - 10mA	<0.05%	<0.01%
F112-N10	F112-N10/Y	<80 mA	<220 mA	0 to -100Vdc		<0.05% (50mV p-p)	0 - 10mA	<0.05%	<0.01%
F112-P20	F112-P20/Y	<80 mA	<220 mA	0 to +200Vdc		<0.01% (10mV p-p)	0 - 5mA	<0.05%	<0.01%
F112-N20	F112-N20/Y	<80 mA	<220 mA	0 to -200Vdc		<0.01% (10mV p-p)	0 - 5mA	<0.05%	<0.01%
F112-P30	F112-P30/Y	<80 mA	<220 mA	0 to +300Vdc		<0.01% (30mV p-p)	0 - 3.3mA	<0.05%	<0.01%
F112-N30	F112-N30/Y	<80 mA	<220 mA	0 to -300Vdc		<0.01% (30mV p-p)	0 - 3.3mA	<0.05%	<0.01%
F112-P50	F112-P50/Y	<80 mA	<220 mA	0 to +500Vdc		<0.01% (50mV p-p)	0 - 2mA	<0.01%	<0.01%
F112-N50	F112-N50/Y	<80 mA	<220 mA	0 to -500Vdc		<0.01% (50mV p-p)	0 - 2mA	<0.01%	<0.01%
F112-P60	F112-P60/Y	<80 mA	<220 mA	0 to +600Vdc		<0.01% (60mV p-p)	0 - 1.67mA	<0.01%	<0.01%
F112-N60	F112-N60/Y	<80 mA	<220 mA	0 to -600Vdc		<0.01% (60mV p-p)	0 - 1.67mA	<0.01%	<0.01%
F112-P100	F112-P100/Y	<80 mA	<220 mA	0 to +1000Vdc		<0.001% (10mV p-p)	0 - 1mA	<0.005%	<0.001%
F112-N100	F112-N100/Y	<80 mA	<220 mA	0 to -1000Vdc		<0.001% (10mV p-p)	0 - 1mA	<0.005%	<0.001%
F112-P125	F112-P125/Y	<80 mA	<220 mA	0 to +1250Vdc		<0.0005% (6mV p-p)	0 - 0.8mA	<0.005%	<0.001%
F112-N125	F112-N125/Y	<80 mA	<220 mA	0 to -1250Vdc		<0.0005% (6mV p-p)	0 - 0.8mA	<0.005%	<0.001%
F112-P150	F112-P150/Y	<100 mA	<220 mA	0 to +1500Vdc		<0.001% (15mV p-p)	0 - 0.67mA	<0.01%	<0.01%
F112-N150	F112-N150/Y	<100 mA	<220 mA	0 to -1500Vdc		<0.001% (15mV p-p)	0 - 0.67mA	<0.01%	<0.01%
F112-P200	F112-P200/Y	<100 mA	<220 mA	0 to +2000Vdc		<0.001% (20mV p-p)	0 - 0.5mA	<0.01%	<0.01%
F112-N200	F112-N200/Y	<100 mA	<220 mA	0 to -2000Vdc		<0.001% (20mV p-p)	0 - 0.5 mA	<0.01%	<0.01%

深圳市新葡萄AMG创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品，欢迎咨询了解。
