Broadcom PEX8696,PEX8680,PEX8664,PEX8649 PCIe Gen-2交换芯片

发布时间：2025-12-23 09:46:24     浏览：229

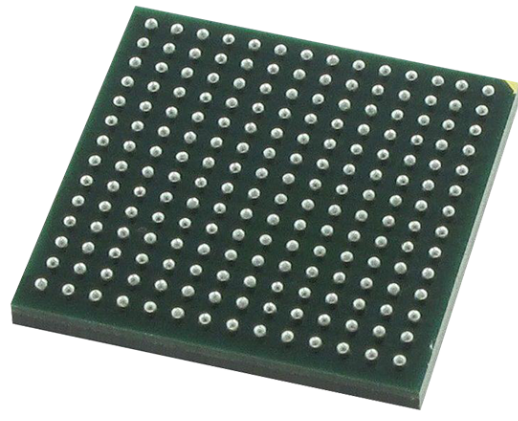

Broadcom PCIe Gen-2交换芯片

　　Broadcom ExpressLane PEX-86xx 系列是面向服务器、存储和通信平台的 PCIe Gen-2 交换芯片组，强调“多主机、高带宽、无阻塞”三大卖点，该系列共 4 颗不同 lane 数/端口数的料号，核心信息如下：

　　产品型号与规模

　　PEX8696：96-lane、24-port(最高规格)

　　PEX8680：80-lane、20-port

　　PEX8664：64-lane、16-port

　　PEX8649：48-lane、12-port

　　关键特性

　　完全符合 PCIe 2.0(5 GT/s)规范，向下兼容 PCIe 1.1 。

　　多主机(Multi-Host)架构：最多 8 个上行 Host 端口，可工作在 1+1 或 N+1 故障转移模式，实现主控冗余与 I/O 共享 。

　　片上非透明端口(NT)：支持双主机失效接管与心跳监控，无需额外 FPGA/PHY 做 failover 。

　　支持 x16 宽端口配置，单颗芯片即可替代多颗小交换级联，降低延迟、功耗与板面积 。

　　硬件组播(Multicast)：一次 DMA 即可把数据并发送到多个 Endpoint，显著减轻 CPU 负载并节省内存带宽 。

　　Cut-through 转发，x16?x16 最大延迟 176 ns;内部无阻塞交换矩阵，全双工总原始带宽最高 1 Tbps(PEX 8696) 。

　　集成 visionPAK 诊断套件：可实时查看眼图、注入错误、回环测试、监控包流量，加速调试与系统验证 。

　　performancePAK：含 Read-Pacing、动态缓存池分配等 QoS 机制，优化多主机场景下的上行带宽利用率 。

　　典型应用

　　机架/刀片服务器、GPU/FPGA 扩展背板、NVMe JBOF、电信级冗余控制平面、高端游戏/工作站等需要高 lane 数、高可靠 PCIe 交换的场合。

　　如需更高带宽，可选Broadcom PCIe Gen 5/6 产品(PEX-8900、PEX-90144 等)。

Broadcom博通是全球基础架构解决方案的技术领导者。博通成立于美国特拉华州，总部位于加利福尼亚州圣何塞。博通主要提供产品如：存储、光通信、PCIe等。

深圳市新葡萄AMG创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。
