  • Norsat 1021XRTFH 2W Ku波段非反相BUC

    发布时间：2025-12-25 09:07:52     浏览：242

    　　Norsat1021XRTFH 是一款 2 W Ku 波段非倒相 BUC，体积小、重量轻、低噪声，可提升系统容量百倍，专为基站回传、油气监控、车载/海事便携站等苛刻 VSAT 场景设计。

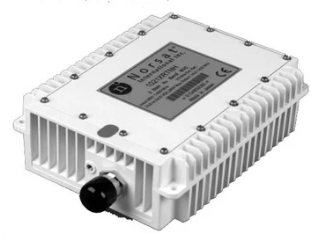

    Norsat 1021XRTFH 2W Ku波段非反相BUC

    　　规格

    　　Output frequency： 14.00 to 14.50 GHz

    　　Input frequency ：950 to 1450 MHz

    　　Output P1dB minimum： 33.0 dBm

    　　L.O. frequency： 13.05 GHz

    　　Input VSWR maximum： 2.0 : 1

    　　Output VSWR maximum： 2.1 : 1

    　　Phase noise (SSB) maximum：

    　　-70 dBc/Hz at 1 kHz

    　　-80 dBc/Hz at 10 kHz

    　　-90 dBc/Hz at 100 kHz

    　　External reference signal frequency： 10 MHz

    　　Power requirements ：+14.5 to +24V supplied through center conductor of IF cable

    　　Power consumption maximum： 26 W

    　　Dimensions：

    　　176 (L) x 124 (W) x 52 (H) mm

    　　(6.9 x 4.9 x 2.0 in)

    　　Weight： 1.8 kg / 4.0 lb

    　　External reference level： -5 to + 5 dBm

    　　10 MHz external reference

    　　phase noise maximum：

    　　-125 dBc/Hz at 100 Hz

    　　-135 dBc/Hz at 1 kHz

    　　-140 dBc/Hz at 10 kHz

    　　Gain (including variation over temperature and frequency)： 50 dB min，60 dB max

    　　Gain stability over temperature ±2.25 dB at any constant frequency

    　　Gain stability in-band at any constant temperature：

    　　±1.0 dB in any 54 MHz band

    　　±2.25 dB over full 500 MHz band

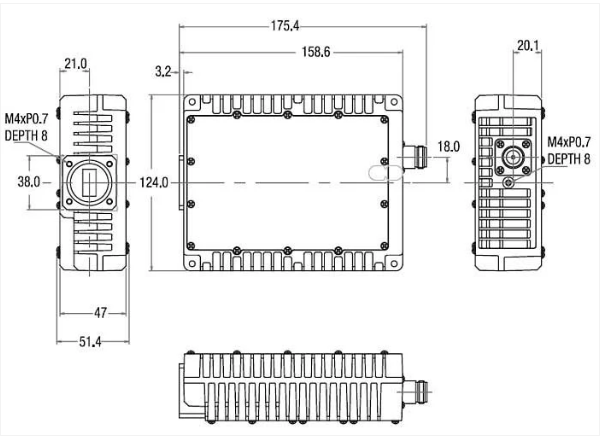

    Norsat 1021XRTFH尺寸图

    Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。

    推荐资讯

    • Norsat：C波段5G干扰信号缓解方案
      Norsat：C波段5G干扰信号缓解方案 2025-07-04 08:49:42

      随着 5G 基础设施的推出，干扰信号将强大到足以使敏感的 C 波段卫星接收系统饱和，从而导致服务完全丢失。要消除或控制任何电磁干扰，必须关注三个主要方面 - 发射器、传播介质和接收器。Norsat 研究了可能的解决方案，并介绍了可以减轻干扰的产品。此外，还提供了有关如何定位 C 波段端子的指南。

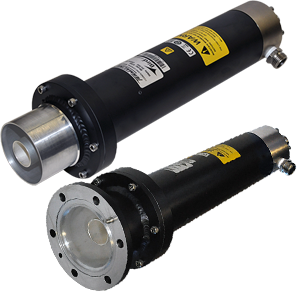

    • Bird射频8740系列20 kW水冷射频终端
