DEI1022/1023/1024/1025 ARINC429线路驱动器Device Engineering

发布时间：2025-12-30 08:59:32     浏览：334

　　DEI1022/1023/1024/1025 是 Device Engineering 公司推出的 ARINC 429 总线线路驱动器芯片组，专为航空电子、机载数据通信设计，提供高可靠、可编程、双极性差分输出，可直接驱动标准 ARINC 429 负载(400 Ω ∥ 30 nF)。整套器件采用 14 引脚 SOIC-NB 封装，-55 ℃ ~ +85 ℃ 工业级温度范围，100 % 高温老化筛�。忝窈接刖た煽啃砸�。

DEI1022/1023/1024/1025 ARINC429线路驱动器

器件片内输出电阻片内熔断保护适用场景
DEI102237.5 Ω ×2无通用型，需外部故障隔离
DEI102337.5 Ω ×20.5-1 A 可恢复熔丝需独立故障隔离的场合
DEI10240 Ω无需要极低输出阻抗或外接电阻匹配
DEI10250 Ω0.5-1 A 可恢复熔丝低阻抗输出且要求故障隔离

　　主要特点

　　数据速率：12.5 kbps(低速)与 100 kbps(高速)软件可选

　　斜率控制：外接单电容 CA/CB 即可设定上升/下降沿(75 pF→100 kbps，500 pF→12.5 kbps)

　　输出电平：±10 V 差分，三电平(+VREF、0、-VREF)，通过 VREF 引脚 4.75-5.25 V 可调

　　高驱动能力：可长期短路到地或差分短接，带熔丝版本可自动保护系统电源

　　低功耗：空载静态 125 mW;100 kbps 满负载约 1.2 W(可依据占空比线性折算)

　　高可靠：MSL-3 湿敏等级，NiPdAu 无铅引脚，符合 RoHS & REACH

　　典型连接

　　供电：+15 V、-15 V、+5 V(V1/VREF)

　　数据输入：直接挂 DEI1016 协议器 DATA(A/B)，SYNC 与 CLOCK 共同使能输出

　　斜率电容：CA = CB = 75 pF (100 kbps) 或 500 pF (12.5 kbps)

　　总线端：OUTA/OUTB 通过 37 Ω(仅 1022/1023 已内置)→TVS 管→ARINC 429 双绞线

　　散热：四层板热阻 θJA ≈ 88 ℃/W，高占空比 100 kbps 应用建议底部铜皮 + 散热孔

　　应用示例

　　航电通信管理机(CMS)、飞行数据采集器(FDR)

　　机载娱乐与客舱系统(IFE)

　　无人机、地面测试仪、仿真器 ARINC 429 端口

　　需要升级替代传统离散驱动或旧款 HS-3182/HS-3282 的新设计

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订货渠道，部分备有现货库存。

推荐资讯

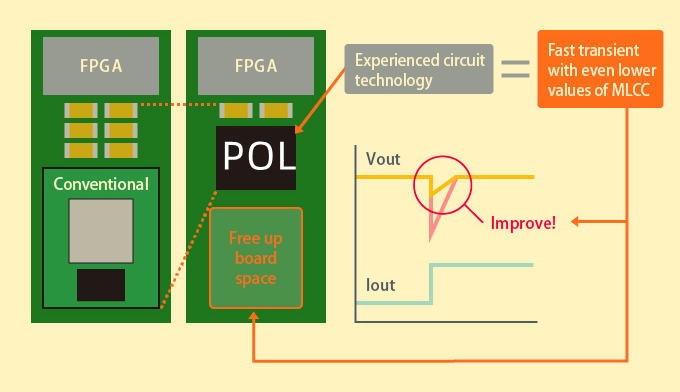

  • 为什么选择POL非隔离电源�？椋�
