RFCI RFSL8935隔离器技术规格书

发布时间：2026-01-09 09:11:00     浏览：241

　　RFSL8935 是一款由 RF Circulator Isolator Inc. (RFCI) 生产的连续波(CW)隔离器 。主要应用于 8–16 GHz 的微波/毫米波系统。

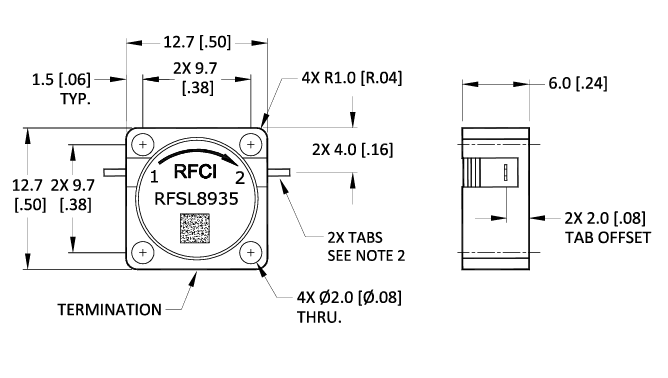

RFCI RFSL8935隔离器RFCI RFSL8935隔离器尺寸图

　　关键性能

　　? 频率范围：8–16 GHz

　　? 峰值/平均前向功率：250 W / 15 W;连续反向功率：5 W

　　? 插入损耗：≤0.60 dB(典型)/ 0.70 dB(最大)

　　? 隔离度：≥17 dB(典型 19 dB)

　　? 回波损耗：≥19 dB

　　? 工作温度 –40 ~ +85 °C，储存 –40 ~ +95 °C

　　机械规格

　　外廓尺寸：正方形底座，边长为 12.7 mm。

　　厚度：6.0 mm。

　　安装孔：配备 4 个直径为 2.0 mm 的通孔，孔距为 9.7 mm。

　　接线片(Tabs)：包含 2 个接线片，尺寸为0.60W x 2.0L x 0.20T(mm)。

　　偏移量：接线片偏移距离为 2.0 mm。

　　典型应用

　　? 雷达 T/R 组件、功放、低噪放保护

　　? 测试仪器、微波开关矩阵

　　? 卫星通信、5G 小基站毫米波前端

　　使用注意

　　? 法兰盘短时最高 +85 °C，持续高温请降额

　　? 安装扭矩 ≤0.3 N·m，避免陶瓷开裂

　　? 建议 PCB 预留 2×2 mm 焊盘偏移量，方便回流焊

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。

推荐资讯

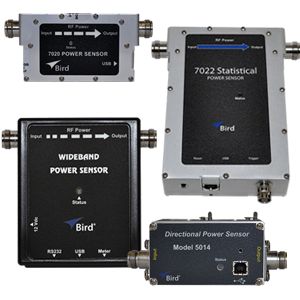

  • Bird射频功率传感器
    Bird射频功率传感器 2021-04-06 17:12:23

    ?Bird?射频功率传感器是为各种RF功率传感器可能性的技术应用而生产制造的，从简洁的实际平均功率测量到与现代化通信系统相关的复杂波型测量。在这些通讯中，峰值额定功率或突发性功率的测量是极其重要的。所有的Bird射频功率传感器性能优越，高度准确，并提供高价值的功率精确测量解决方案。

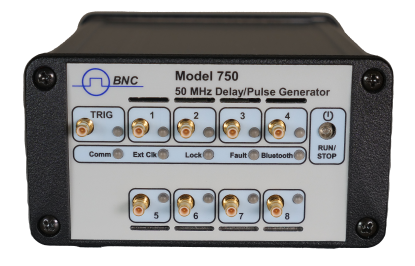

  • BNC750型50MHz脉冲延迟发生器
