    • Connor-Winfield CW25-TIM GPS接收器与振荡器�？�

      发布时间：2026-01-16 08:46:58     浏览：340

      　　CW25-TIM 是 Connor Winfield推出的超小尺寸、全集成 "GPS 授时接收机 + 数字锁相振荡器" �？椋ㄎ尴呋�、5G 小基站、IEEE-1588v2 边界时钟、软件无线电、电力同步、测试仪表等需要长期高精度频率/时间参考的场景设计。把它焊到主板上，只需再配一根 GPS 天线和 3.3 V 电源，就能立即获得：

      　　1.优于 ±30 ns(RMS)的 UTC 对齐 1PPS

      　　2.10 MHz 默认、150 Hz-80 MHz 可程控的低相噪时钟

      　　3.失锁后仍能保持 <±1 ?s/24 h(TCXO 版)或更高保持能力(外接 OCXO/Rb 版)

      　　4.全温度范围 -20 °C~+70 °C 内频率稳定度 ±280 ppb(TCXO)

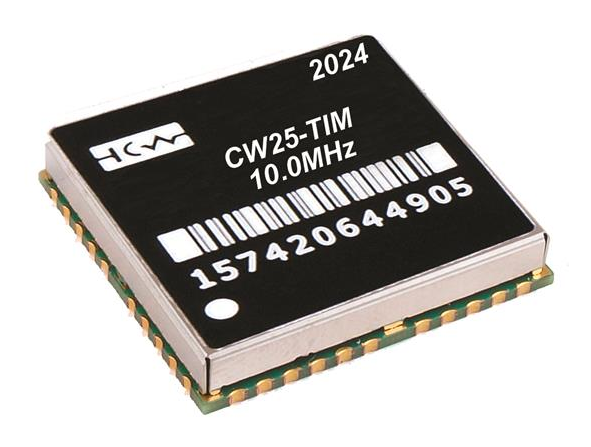

      Connor-Winfield CW25-TIM GPS接收器与振荡器�？�

      　　订购信息Ordering Information

      Model NumberBase Frequency (MHz)Thermal Stability
      CW25-TIM10.0 MHz±280ppb;-20 to 70°CStandard TCXO

      　　CW25-TIM-10M-TCXO 标准版 10 MHz ±280 ppb

      　　CW25-TIM-XXM-OCXO 客户指定外接 10 MHz 参考版

      　　主要特性

      　　集成设计：将GPS接收器和数字PLL电路结合，用于驯服从GPS解决方案衍生的1 PPS信号

      　　自主相位校准：能够抵消锯齿波误差，消除悬挂桥接条件

      　　频率输出：除了产生相位对齐的1 PPS输出外，还能产生一个额外的时钟信号，该信号与1 PPS信号相位对齐

      　　可编程频率：LVCMOS输出可在150 Hz至80 MHz之间数字合成任意频率

      　　技术规格

      　　电源电压：3.3 VDC

      　　工作温度范围：-20°C至+70°C

      　　尺寸：25 mm x 27 mm(OEM表面贴装封装)

      　　符合RoHS标准

      　　时钟系统

      　　主时钟：板载TCXO(温度补偿晶体振荡器)提供系统主时钟，用于保持性能

      　　外部参考输入：

      　　可选外部1 PPS输入

      　　可选外部10 MHz时钟输入(如OCXO、DOCXO或铷振荡器)，用于改善保持性能

      　　应用领域

      　　无线系统的高稳定性频率参考

      　　软件定义无线电系统

      　　时间戳应用

      　　IEEE 1588v2协议

      　　需要高精度、长期时间和频率生成的1 PPS频率源应用

      更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。

      推荐资讯

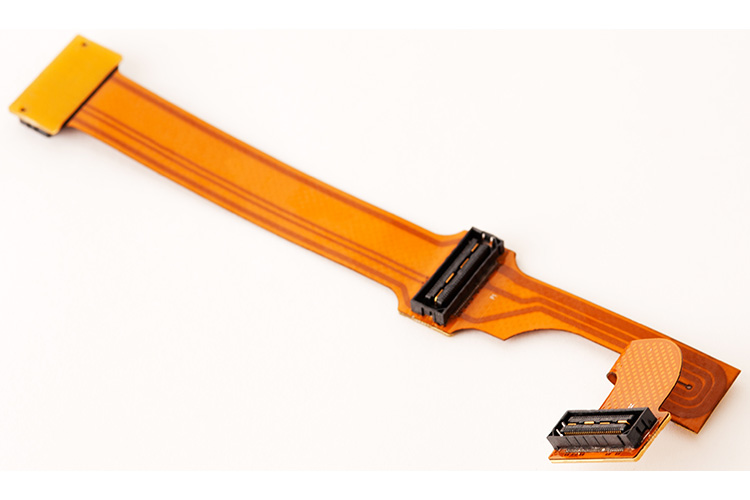

      • Minco单层双层柔性电路
        Minco单层双层柔性电路 2025-08-21 08:58:13

        Minco公司推出的单层和双层柔性电路产品，通过先进的设计和制造技术，在减轻重量和降低成本的同时，显著提升了电路的性能与可靠性。单层柔性电路以简单直接的设计，实现动态弯曲和重复运动，适合简单应用场景；双层柔性电路则提供更复杂的电路布局和更多功能集成，满足复杂需求。

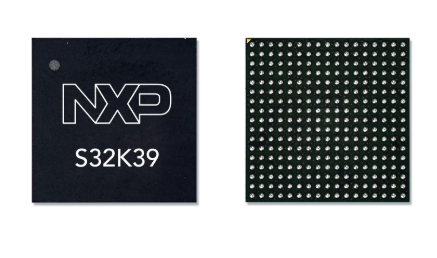

      • NXP S32K39/37/36微控制器：电动汽车电气化应用
