RFSL8914:4-10GHz宽频带连续波(CW)隔离器RFCI

发布时间：2026-02-27 09:00:17     浏览：256

　　RFCI(RF Circulator Isolator Inc.)的 SL8914-OS 型微带隔离器(Isolator)，主要面向 4–10 GHz 频段、峰值 250 W / 平均 30 W 的高功率微波系统。

RFSL8914:4-10GHz隔离器RFCI

　　1. 核心电气规格

　　隔离器主要用于处理 4000 至 10000 MHz 频段内的信号。

　　频率范围：4000 - 10000 MHz 。

　　插入损耗 (Insertion Loss)：典型值小于 0.60 dB，最大值为 0.70 dB。

　　隔离度 (Isolation)：最小值 15 dB，典型值大于 16 dB。

　　回波损耗 (Return Loss)：最小值 15 dB，典型值大于 16 dB 。

　　2. 功率与温度额定值

　　正向功率：峰值 250 Watts / 平均 30 Watts 。

　　反向功率 (CW)：10 Watts 。

　　端接额定值 (Termination Rating)：10 Watts 。

　　工作温度：-20°C 至+85°C。

　　存储温度：-40°C 至 $+95°C。

　　备注：典型性能数据是在 +23°C 环境下测得的。

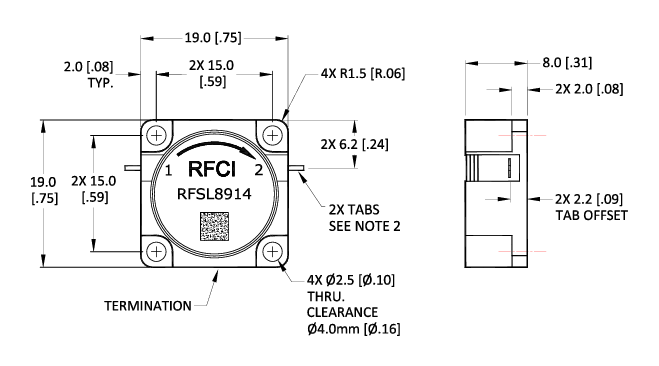

　　3. 物理尺寸与结构

　　该产品采用方形法兰设计，外壳标注有 RFCI 品牌及 RFSL8914 型号，并带有指示循环方向的箭头。

　　外形尺寸：主体为 19.0 x 19.0 mm (0.75 x 0.75英寸) 的正方形 。

　　安装孔：配备 4 个直径为 2.5 mm 的通孔，孔距为 15.0 mm，带有 4.0 mm 的沉孔空间。

　　引脚 (Tabs)：共有 2 个引脚，尺寸为 0.60(W) x 2.0(L) x 0.20(T) mm 。

　　端接 (Termination)：底部设有专门的端接部分。

　　典型应用

　　雷达 T/R 组件

　　功放后级保护

　　测试仪器定向耦合前级

　　5G 小基站、微波回传

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
