高精度空心回射反射阵列(HRA)：用于长距离光学测量与激光系统的核心组件

发布时间：2026-03-06 09:12:42     浏览：245

　　Hollow Retroreflector Arrays? (HRA) 是由 Luxium Solutions 旗下 PLX 光学产品线开发的一种高精度光学反射阵列，用于远距离光束回返和高精度光学测量系统。该产品通过多个空心回射反射器组合形成大型反射阵列，可实现高效、稳定的光束返回，非常适合 FTIR 长光程光谱、激光测量和光学对准系统等应用。


　　一、产品概述

　　HRA 由多个空心回射反射器(Hollow Retroreflectors)紧密安装在金属基板上形成阵列结构。

　　每个反射器都会将入射光束沿原路径返回，因此整个阵列可以像一个 大尺寸自补偿镜面工作，从而保证极高的光束平行度和反射效率。

　　核心原理：

　　反射器内部由 三个互相垂直的反射面(90°)组成

　　入射光在内部反射 三次

　　光束最终沿 原入射方向返回光源，与反射器方向无关

　　这种结构在激光测量和光学对准中可显著减少对精密调整机构的需求。

　　二、主要特点

　　1?? 大尺寸阵列结构

　　阵列直径可从 几英寸到数英尺

　　多个反射器组合形成高反射面积

　　2?? 高精度光束返回

　　最大偏差：5–20 arc-sec

　　可定制 <1 arc-sec 高精度版本

　　3?? 高效光学性能

　　提供高质量波前

　　保证入射光与返回光高度平行

　　适合远距离光路系统

　　4?? �？榛杓�

　　单个反射器损坏可单独更换

　　提高系统维护性和寿命

　　5?? 定制能力强

　　可选择不同尺寸

　　可定制 反射镀膜(UV-IR波段)

　　支持高功率激光应用

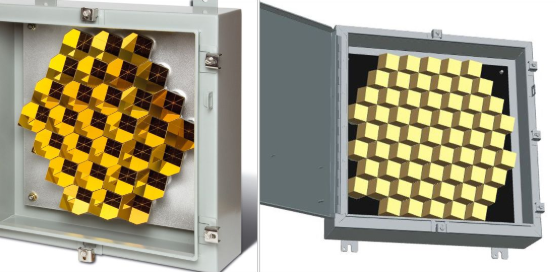

　　三、结构设计

　　HRA 主要由以下部分组成：

　　空心回射反射器单元(2.5英寸 / 63mm孔径)

　　高刚性铝基板(紧密排列)

　　钢制防护外壳

　　减震安装结构

　　这种结构保证系统具有：

　　抗震性能

　　高稳定性

　　适合恶劣环境运行。

　　四、典型型号参数

型号反射器数量精度 (arc-sec)反射面积重量
AR-30305–20175 in? / 1129 cm?50 lb / 23 kg
AR-60605–20350 in? / 2258 cm?70 lb / 32 kg


　　五、典型应用领域

　　HRA 广泛应用于高精度光学系统，例如：

　　FTIR 长路径气体监测系统

　　激光测距 / 激光跟踪

　　光学计量与干涉仪

　　航空航天光学系统

　　环境监测光谱仪

　　军事与空间光学设备

　　这些应用通常需要 远距离、高精度光束回返能力。

深圳市新葡萄AMG创展科技有限公司，优势代理销售Luxium Inrad Optics产品，欢迎咨询。

推荐资讯

  • Teledyne SP Devices雷达
    Teledyne SP Devices雷达 2021-08-06 17:13:45

    Teledyne SP Devices?雷达技术应用于天文、海域、防空、海洋和空间监视(合成孔径雷达)、气象、航空控制系统和智能驾驶汽车等多种应用领域。为了更好地提取有价值的信息内容，重要的是利用合理有效的数字信号处理技术来解决接收到的模拟信号。

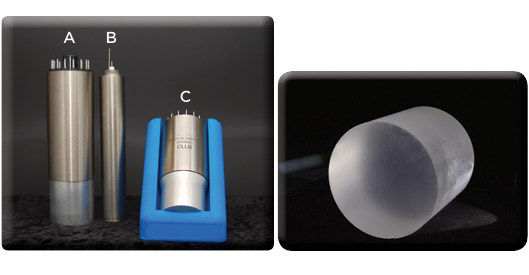

  • CLLB(Cs?LiLaBr?:Ce)闪烁晶体：新一代γ/n双探测材料Luxium
