Smiths Interconnect(Hypertronics) D Series快速断开圆形塑料连接器

发布时间：2026-03-11 09:56:00     浏览：339

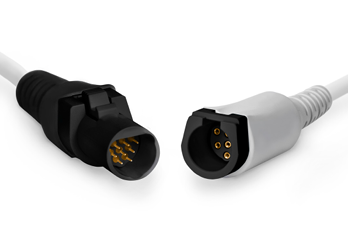

　　D Series 是由 Smiths Interconnect(Hypertronics)  推出的快速断开式圆形塑料连接器系列，采用 Push-Button 按键锁扣结构和 D形外壳设计，具有操作简单、可靠性高、抗误插能力强等特点。该系列主要应用于医疗设备、工业自动化、轨道交通、航空航天及测试设备等高可靠性连接场景。


　　系列规格

　　标准尺寸：D01 / D02 / D04

　　接触数量：3 – 82

　　电流：1–8A

　　工作温度：-40°C ~ +125°C

　　绝缘电阻：>1000 MΩ

　　插拔寿命最多：100,000次

　　触点类型：信号 / 电源 / 同轴

　　安装方式：面板式 / 线缆式 / 延长线

　　主要型号系列

　　D01系列：小型医疗连接器，适用于 便携医疗设备、监护仪、导管系统等。最多9个Hypertac触点，直径 < 0.5 inch。

型号类型触点数端接方式
D01PB306MRTHPlug3Crimp
D01EEB306FRTAHPanel Receptacle3Crimp
D01PB406MSTPlug4Solder
D01EEB406FRTHPanel Receptacle4Crimp
D01PB904MSTHPlug9Solder
D01EEB904FB24UTAHPanel Receptacle9Crimp
D01PB306MSTPlug3Solder
D01EPB406FRTHCable Receptacle4Crimp
D01PB904MRTHPlug9Crimp
D01EEB306MSTHPanel Receptacle3Solder

　　D02 Series(中型高密度连接器)

　　适用于 MRI设备、除颤仪、工业设备、测试仪器等。

　　3个电源或25个信号触点

　　支持信号+同轴混合

型号类型触点数端接方式
D02PB315MRTHPlug3Crimp
D02EE315FRTHPanel Receptacle3Crimp
D02PB706MSTHPlug7Solder
D02EE706FRTHPanel Receptacle7Crimp
D02PB906MSTHPlug9Solder
D02EE906FSTAHPanel Receptacle9Solder
D02PB125MRTHPlug12Crimp
D02EP125FRTHCable Receptacle12Crimp
D02PB2504MRTHPlug25Crimp
D02EE2504FRTHPanel Receptacle25Crimp

混合电源+信号版本(D02 Hybrid)

型号类型配置
D02PB215MRTHPlug2 Power + 7 Signal
D02EE215FRTHPanel Receptacle2 Power + 7 Signal
D02PB705MSTHPlug7 Signal
D02EE705FRTHPanel Receptacle7 Signal


　　D04 高密度版本(医疗设备)

　　最多82个触点

　　用于复杂医疗系统

型号类型触点
D04PB82MSTHPlug82
D04EE82FRTHPanel Receptacle82

　　典型应用

　　医疗设备

　　心电监护仪

　　MRI系统

　　电生理导管

　　输液泵

　　除颤器

　　工业与交通

　　工业自动化设备

　　铁路电子系统

　　测试测量设备

　　航空航天设备

订购型号指南

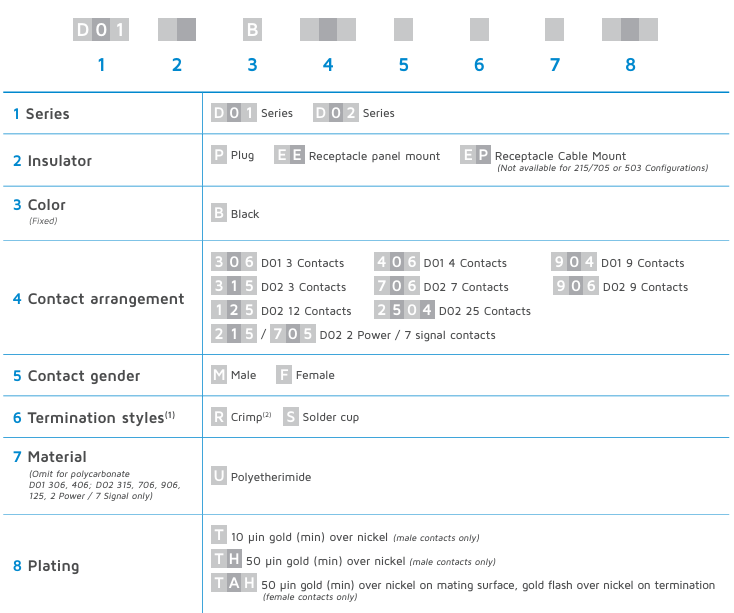

Hypertronics D01系列订购指南

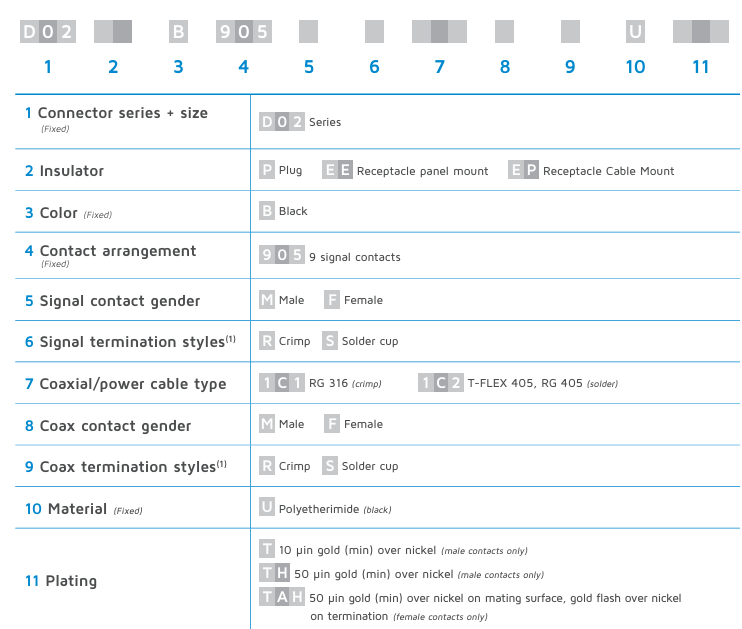

Hypertronics D02系列订购指南

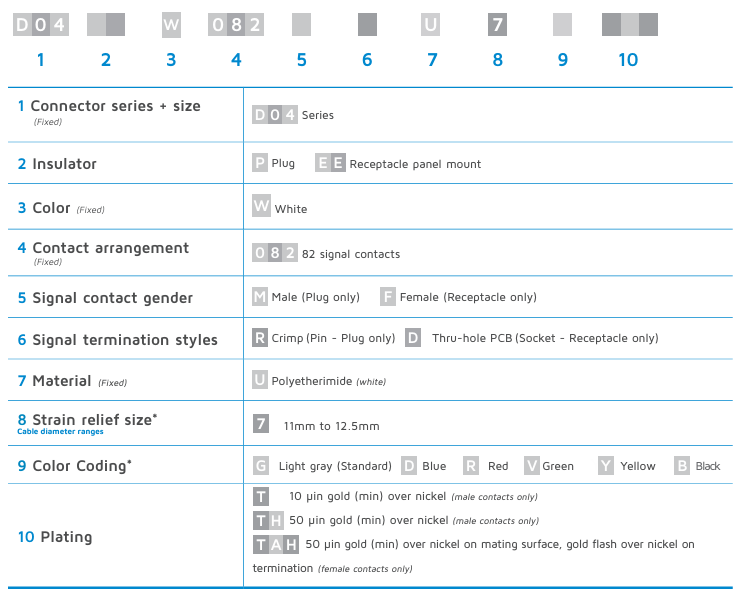

Hypertronics D04系列订购指南

深圳市新葡萄AMG创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。
