    什么是Graphite Optics？Optigraph石墨光学技术详解与应用解析

    发布时间：2026-03-25 09:46:04     浏览：235

    　　什么是Graphite Optics?Optigraph石墨光学技术详解

    　　随着X射线分析技术的发展，对光学系统的效率与分辨率提出了更高要求。在这一背景下，Graphite Optics(石墨光学)逐渐成为替代传统晶体光学的重要技术方向。

    　　作为该领域的代表企业，Optigraph GmbH 在石墨光学的研发与应用方面处于全球领先地位，其HOPG与HAPG产品已广泛应用于科研与工业设备中。

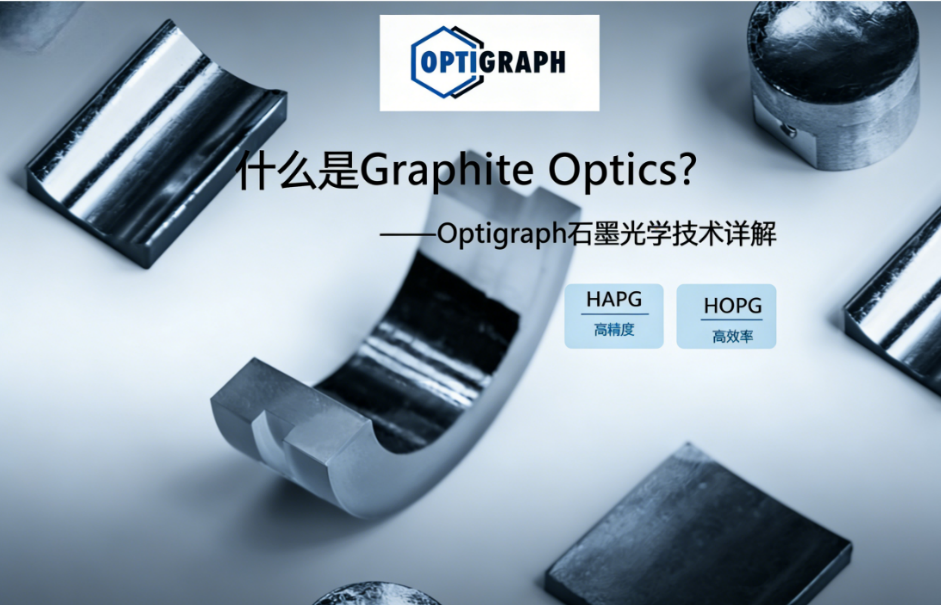

    什么是Graphite Optics?Optigraph石墨光学技术详解

    　　一、Graphite Optics的工作原理

    　　Graphite Optics基于热解石墨(Pyrolytic Graphite, PG)的晶体结构，通过布拉格反射实现对X射线的控制。

    　　其核心机制包括：

    　　· 利用石墨层状结构进行X射线衍射

    　　· 通过调节晶体取向实现能量选择

    　　· 结合曲面基底实现X射线聚焦

    　　相比传统单晶材料，石墨光学采用“马赛克晶体结构(Mosaic Structure)”，允许一定角度范围内的X射线被反射，从而显著提高光子利用效率。

    　　二、石墨光学的结构组成

    　　典型的Graphite Optics由以下部分构成：

    　　石墨晶体层

    　　· HOPG 或 HAPG材料

    　　· 决定反射效率与分辨率

    　　曲面基底

    　　· 材料：玻璃 / 石英 / 金属

    　　· 形状：圆柱、球面、椭圆

    　　支撑结构

    　　· 提供机械稳定性

    　　· 支持定制化设计

    　　通过将石墨晶体沉积在弯曲基底上，可以实现对X射线的精准控制，包括聚焦、发散或准直。

    　　三、HOPG vs HAPG：两大核心技术

    　　HOPG(Highly Oriented Pyrolytic Graphite)

    　　特点：

    　　· Mosaic Spread：0.4°–1.2°

    　　· 高反射率(高通量)

    　　· 成本相对较低

    　　应用：

    　　· XRF分析

    　　· 工业检测设备

    　　HAPG(Highly Annealed Pyrolytic Graphite)

    　　特点：

    　　· Mosaic Spread：0.06°–0.3°

    　　· 超高分辨率(eV级)

    　　· 更窄能量带宽

    　　应用：

    　　· XAS(吸收谱)

    　　· XES(发射谱)

    　　· 同步辐射实验

    　　→简单理解：

    　　· HOPG = 高效率

    　　· HAPG = 高精度

    　　四、Graphite Optics的核心优势

    　　相比传统Si或Ge晶体，石墨光学具备明显优势：

    　　? 更高的X射线利用率

    　　Mosaic结构允许更多入射光被反射

    　　? 更宽的能量范围

    　　适用于多种X射线能区

    　　? 支持聚焦功能

    　　可直接替代部分复杂光学系统

    　　? 优秀的环境适应能力

    　　· 抗辐射

    　　· 耐高温

    　　· 稳定性强

    　　五、典型应用领域

    　　Graphite Optics已成为多个高端领域的关键组件：

    　　·X射线荧光分析(XRF)

    　　提高检测灵敏度与效率

    　　·X射线吸收谱(XAS)

    　　用于材料结构与化学态分析

    　　· X射线发射谱(XES)

    　　实现高分辨谱线测量

    　　·等离子体与激光实验

    　　适用于极端环境下的光学控制

    　　六、为什么选择Optigraph?

    　　作为行业领先厂商，Optigraph在以下方面具有优势：

    　　· ? 全球领先的HAPG制造技术

    　　· ? 可提供定制化Graphite Optics解决方案

    　　· ? 支持复杂几何结构设计

    　　· ? 丰富的科研与工业应用经验

    　　其产品已广泛应用于同步辐射装置、实验室光谱设备及工业检测系统。

    　　结语

    　　随着X射线分析技术不断升级，Graphite Optics正在成为高性能光学系统的核心组件。

    　　Optigraph GmbH 通过其先进的HOPG与HAPG技术，为科研与工业用户提供了更高效率、更高分辨率的解决方案。

    　　我们可提供Optigraph石墨光学产品选型支持、替代方案及报价服务，欢迎咨询。Optigraph GmbH是德国一家专门做高定向热解石墨(HOPG)和石墨光学元件的高科技公司，其产品广泛应用于 X 射线光学、同步辐射、实验室科研等高端领域，深圳市新葡萄AMG创展科技有限公司优势销售Optigraph GmbH产品，欢迎咨询了解。
