如何选择RF MOSFET？SEMELAB选型指南(28V/50V)

发布时间：2026-04-13 09:18:10 浏览：141

　　如何选择RF MOSFET? Semelab选型指南(28V/50V)

　　在射频功率放大系统设计中，RF MOSFET的选型直接决定系统性能、效率与稳定性。尤其在通信、广播、雷达及工业加热应用中，选择合适的器件至关重要。

　　本文将围绕SEMELAB RF MOSFET产品，从功率、频率、封装与散热四大核心维度，帮助工程师快速完成选型。

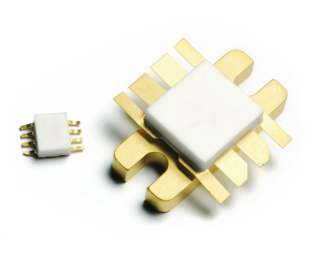

SEMELAB RF MOSFET

　　一、功率需求选择(10W–400W)

　　射频MOSFET的首要选型参数是输出功率。

　　常见功率范围对应应用：

功率范围	典型应用
10W – 50W	小型通信设备、测试仪器
50W – 150W	基站�？椤⒐悴デ�
150W – 400W	广播发射机、工业RF系统

　　SEMELAB覆盖范围：

　　0.75W – 400W射频MOSFET

　　选型建议：

　　· 预留20%~30%功率余量(避免过载)

　　· 高可靠应用建议选择更高额定功率型号

　　· 注意效率(通常40%–60%)

　　二、频率范围选择(VHF / UHF)

　　RF MOSFET需匹配系统工作频率，否则会导致：

　　增益下降

　　效率降低

　　系统不稳定

　　频段划分：

频段	范围	应用
HF	<30MHz	工业加热
VHF	30–300MHz	FM广播
UHF	300MHz–1GHz	TV / 通信

　　SEMELAB频率优势：

　　· 覆盖：1MHz – 1GHz

　　· 宽带设计

　　· 高增益(最高20dB)

　　选型建议：

　　· 宽带系统：选择低Crss器件

　　· 高频应用：优先选择高增益型号

　　· 注意S参数匹配

　　封装选择(结构设计关键)

　　封装直接影响：

　　散热能力

　　功率承载

　　 PCB设计复杂度

　　常见封装类型：

封装	特点	适用
法兰封装（Flanged）	强散热	高功率
表贴封装（SMD）	易集成	小型设备
插件封装	传统设计	工业设备

　　SEMELAB特点：

　　· 高功率型号采用金属法兰封装

　　· 优异热阻性能

　　· 支持高温环境

　　选型建议：

　　·100W：必须选法兰封装

　　· 小功率模块：优先SMD

　　· 高频设计：考虑寄生参数

　　散热设计

　　散热是RF MOSFET系统稳定性的核心。

　　超过60%的射频故障来自散热问题

　　 热设计关键点：

　　· 结温(Tj)控制在安全范围

　　· 热阻(Rth)越低越好

　　· 使用导热材料(导热硅脂/铜底板)

　　SEMELAB优势：

　　· 支持高达200°C结温

　　· 金属封装增强散热

　　· 高可靠设计

　　散热设计建议：

　　· 强制风冷或水冷(高功率)

　　· 散热器面积匹配功率

　　· 保证接触面平整

　　28V vs 50V RF MOSFET如何选择?

　　这是工程师最常见的问题:

　　28V RF MOSFET

　　 特点：

　　· 稳定性高

　　· 成本较低

　　· 适合中功率应用

　　应用：

　　· 通信设备

　　· VHF广播

　　50V RF MOSFET

　　特点：

　　· 输出功率更高

　　· 效率更高

　　· 更适合大功率系统

　　应用：

　　· 广播发射机

　　· 工业RF设备

　　? 选择建议：

　　· <150W：优先28V

　　·150W：优先50V

　　· 高效率系统：优先50V

　　SEMELAB RF MOSFET选型优势

　　选择SEMELAB的理由：

　　· 超宽频(1MHz–1GHz)

　　· 高可靠(工业/军工级)

　　· 支持长期供货

　　· 多型号覆盖(10W–400W)

　　· 易于替代老旧型号

　　总结(重点SEO段)

　　在进行RF MOSFET selection(射频功率管选型)时，应重点考虑：

　　? 功率匹配

　　? 频率范围

　　? 封装结构

　　? 散热设计

　　SEMELAB RF MOSFET凭借其高性能与高可靠性，是通信、广播及工业应用的理想选择。
