KU LNA 220240 A低噪声放大器2.2-2.4GHz超低噪声0.4dB高增益LNA

发布时间：2026-04-24 09:37:46     浏览：150

　　Kuhne Electronic KU LNA 220240 A 是一款高性能、超低噪声的微波前置放大器(LNA)，专为 2.2 GHz – 2.4 GHz 频段应用设计，广泛应用于通信系统、卫星地面站以及高精度测试测量场景。

　　一、核心特点

　　· 超低噪声系数：0.4 dB

　　· 高增益：58 dB

　　· 高线性度：IP3 达 27 dBm

　　· 宽频覆盖：2200 – 2400 MHz

　　· 支持 远程供电(通过输出端口)

　　· 具备 反极性保护

　　· 紧凑铝制外壳设计，结构坚固可靠

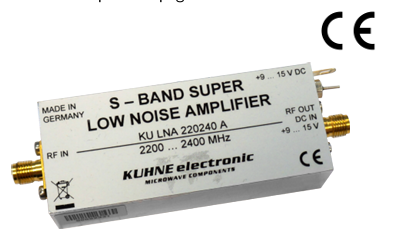

KU LNA 220240 A低噪声放大器2.2-2.4GHz

　　二、电气性能参数

参数数值
频率范围2200 – 2400 MHz
增益58 dB
增益平坦度±2 dB
噪声系数0.4 dB
输入回波损耗 (S11)5 dB
1 dB压缩点 (P1dB)19 dBm
三阶交调截点 (IP3)27 dBm
工作电压9 – 15 V
工作电流110 mA

　　(测试条件：12V供电，18℃环境)

　　三、机械参数

　　· 输入接口：SMA 母头(50Ω)

　　· 输出接口：SMA 母头(50Ω)

　　· 外壳材料：铣削铝

　　· 尺寸：73 × 30 × 20 mm

　　· 重量：约 90 g

　　四、环境与极限参数

　　· 工作温度：-40°C ~ +65°C

　　· 最大输入功率：0 dBm

　　· 最大供电电压：16 V

　　超出极限参数可能导致器件永久损坏。

　　五、典型性能表现

　　· 在整个频段内保持稳定高增益(约 57–60 dB)

　　· 噪声系数在 0.39–0.40 dB 之间波动

　　· 温度变化对性能影响较小(适合严苛环境)

　　六、典型应用

　　· 无线通信系统

　　· 卫星地面接收系统

　　· 实验室与射频测试设备

　　· 微波信号接收前端

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市新葡萄AMG创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。

推荐资讯

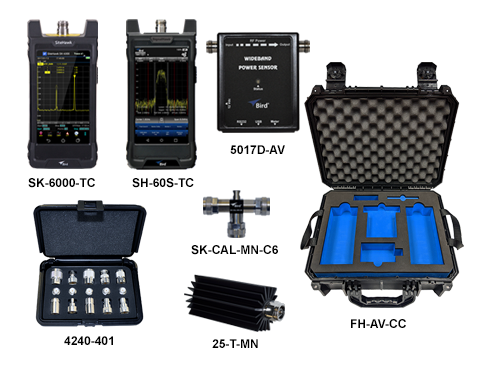

  • Bird微波频谱和电缆和天线分析仪套件
