JQL波导环形器WR10-WR112高隔离度射频及微波环形器
发布时间：2026-05-14 09:13:27 浏览：130

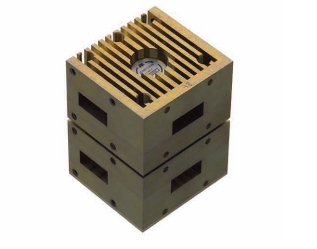

JQL 推出的 Waveguide Circulators(波导环形器)覆盖 7.7GHz 至 120GHz
频段，提供高隔离度、低插入损耗以及宽带宽设计，广泛应用于：
· 雷达系统
· 卫星通信
· 军工电子
· 微波测试设备
· 5G / 毫米波通信
· 航空航天
· 商业RF系统
产品支持 WR112 至 WR10 多种波导规格，并可根据客户需求提供定制化设计方案。
产品特点
· 频率范围宽：7.7GHz–120GHz
· 支持 3% 至全带宽设计
· 高隔离度(最高35dB)
· 低插入损耗(最低0.20dB)
· 高功率设计
· 宽工作温度范围：-40℃~+80℃
· 支持军工级、航天级及商业级应用
· 可定制结构与参数
JQL Waveguide Circulator 型号参数表
| 型号 | 频率范围(GHz) | 带宽(MHz) | 隔离度(dB Min) | 插损(dB Max) | VSWR Max | 工作温度(℃) | 尺寸(mm) | 波导类型 | Package |
| JCWR112-60 | 7.7-8.4 | Full | 25 | 0.3 | 1.2 | -40~+80 | 60×65×47.8 | WR112 | CW01 |
| JCWR90-27 | 8.0-12.4 | 100 | 35 | 0.2 | 1.1 | -40~+80 | 27×46.5×42 | WR90 | CW02 |
| JCWR90-27 | 8.0-12.4 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 27×46.5×42 | WR90 | CW02 |
| JCWR90-48 | 8.0-12.4 | 1000 | 23 | 0.3 | 1.15 | -40~+80 | 48×53×42 | WR90 | CW03 |
| JCWR75-42 | 10.0-16.0 | 300 | 26 | 0.2 | 1.1 | -40~+80 | 42×48×38 | WR75 | CW04 |
| JCWR75-42 | 10.0-16.0 | 1000 | 25 | 0.3 | 1.15 | -40~+80 | 42×48×38 | WR75 | CW04 |
| JCWR62-40 | 12.4-18.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 40×40×33.3 | WR62 | CW05 |
| JCWR62-40 | 12.4-18.0 | 1000 | 23 | 0.4 | 1.2 | -40~+80 | 40×40×33.3 | WR62 | CW05 |
| JCWR51-14D5 | 14.5-22.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 32×35×30.2 | WR51 | CW06 |
| JCWR42-18D5 | 18.5-26.5 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 22.2×31.75×22.4 | WR42 | CW07 |
| JCWR42-24 | 18.5-26.5 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 24×27×22.4 | WR42 | CW08 |
| JCWR42-24 | 18.5-26.5 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 24×27×22.4 | WR42 | CW08 |
| JCWR34-22D3 | 21.7-33.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 22.3×27×21.2 | WR34 | CW09 |
| JCWR28-10 | 26.5-40.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 10×24.5×19.1 | WR28 | CW10 |
| JCWR28-10 | 26.5-40.0 | 1000 | 20 | 0.3 | 1.25 | -40~+80 | 10×24.5×19.1 | WR28 | CW10 |
| JCWR28-15 | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 15×25.4×19.1 | WR28 | CW11 |
| JCWR28-8 | 26.5-40.0 | 1000 | 20 | 0.3 | 1.25 | -40~+80 | 8×16×23 | WR28 | CW12 |
| JCWR28-21 | 26.5-40.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 21×24×19.1 | WR28 | CW13 |
| JCWR28-21 | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 21×24×19.1 | WR28 | CW13 |
| JCWR22-19 | 32.9-50.1 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 19×20×19.1 | WR22 | CW14 |
| JCWR22-19 | 32.9-50.1 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 19×20×19.1 | WR22 | CW14 |
| JCWR18-10 | 39.2-59.6 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 10×24.5×19.1 | WR18 | CW15 |
| JCWR18-10 | 39.2-59.6 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 10×24.5×19.1 | WR18 | CW15 |
| JCWR18-19 | 39.2-59.6 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 19×19.1×19.1 | WR18 | CW16 |
| JCWR18-19 | 39.2-59.6 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 19×19.1×19.1 | WR18 | CW16 |
| JCWR14-12D7 | 60.5-91.9 | 500 | 20 | 0.6 | 1.25 | -40~+80 | 12.7×23×19.1 | WR14 | CW17 |
| JCWR14-12D7 | 60.5-91.9 | 1000 | 18 | 1 | 1.3 | -40~+80 | 12.7×23×19.1 | WR14 | CW17 |
| JCWR10-10 | 84.0-100.0 | 1000 | 23 | 0.8 | 1.2 | -40~+80 | 10×25×19.1 | WR10 | CW18 |
| JCWR10-10 | 84.0-100.0 | 2000 | 18 | 1 | 1.3 | -40~+80 | 10×25×19.1 | WR10 | CW18 |
| JCWR28-10Y | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 10×30.2×9.09 | WR28 | CW19 |
| JCWR28-10Y | 26.5-40.0 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 10×30.2×9.09 | WR28 | CW19 |
应用领域
雷达系统
JQL 波导环形器适用于 X 波段、Ku 波段、Ka 波段等高频雷达系统，能够有效提升发射与接收隔离性能。
卫星通信
低插损特性有助于提升信号传输效率，适合地面站与卫星通信设备。
毫米波与5G
WR28、WR22、WR18、WR14 等型号特别适用于毫米波通信及高速数据传输系统。
军工与航空航天
产品支持宽温工作环境，满足严苛工业及军工应用需求。
JQL Technologies是一家领先的射频和微波设备制造商，公司主要设计和生产高性能射频/微波组件，包括滤波器、隔离器与环行器、定向耦合器、功率分配器/合路器、混合器、终端等。深圳市新葡萄AMG创展科技有限公司，优势代理销售JQL产品，欢迎咨询。
