| Model number | Type designation | Rated flow | Rated current | |
| l/min | gpm | mA | ||
| G761-3001B | H04JOGM4VPL | 4 | 1 | ± 40 |
| G761-3002B | H10JOGM4VPL | 10 | 2.5 | ± 40 |

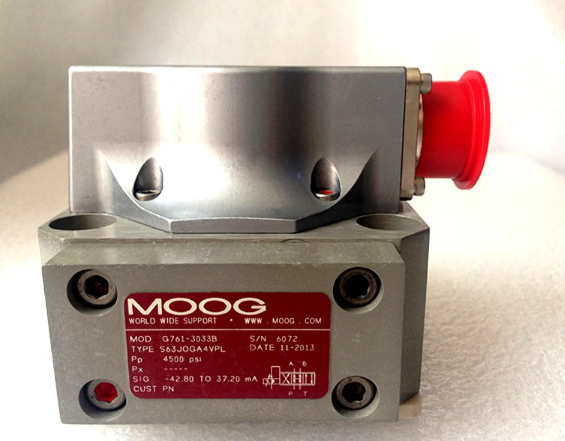

| G761-3003B | H19JOGM4VPL | 19 | 5 | ± 40 |
| G761-3004B | H38JOGM4VPL | 38 | 10 | ± 40 |

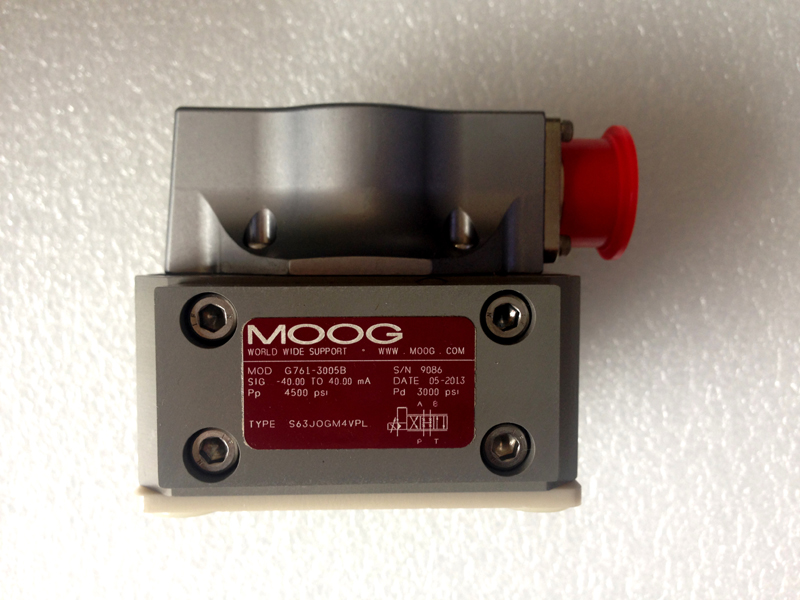

| G761-3005B | S63JOGM4VPL | 63 | 16.5 | ± 40 |

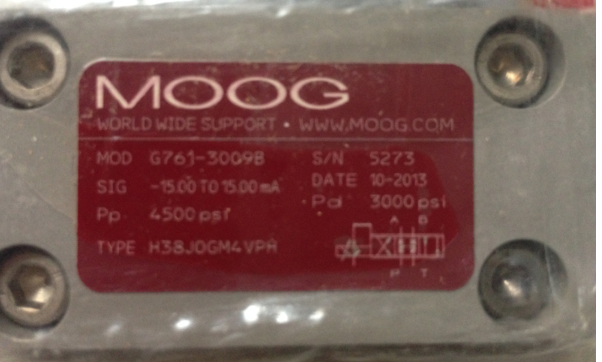

型号：761系列流量控制伺服阀
类型：先导式两级设计，带模拟接口
特点：高性能、结构简单、坚固耐用、寿命长
产品特性
设计类型：两级机械反�。崽缀头�
先导阀：喷嘴挡板式
安装模式：ISO 10372-04-04-0-92
额定流量范围：0.5至75 l/min(0.125至19.5 gpm)
最大工作压力：
铝制阀体：315 bar(4,500 psi)
钢制阀体：350 bar(5,000 psi)
响应时间：
标准：<8 ms
高：<6 ms
非常高：<4 ms
技术参数
重量(钢制阀体)1.7 kg (3.8 lb)
重量(铝制阀体)1.0 kg (2.2 lb)
存储温度范围-40至+60°C (-40至+140°F)
工作温度范围-29至+135°C (-20至+275°F)
振动抗性30 g, 3轴, 10 Hz至2 kHz
冲击抗性30 g, 3轴
液压数据
| 参数 | 数值 |
| 最大流量(Qmax) | 104 l/min (27.5 gpm) |
| 典型泄漏 | 1.0 l/min (0.26 gpm)至3.3 l/min (0.87 gpm) |
| 先导流量 | 0.45至0.80 l/min (0.12至0.21 gpm) |
| 推荐油液粘度 | 15至100 mm?/s (cSt) |
| 推荐清洁度等级(ISO 4406) | 17/14/11(功能安全), 15/13/10(延长寿命) |

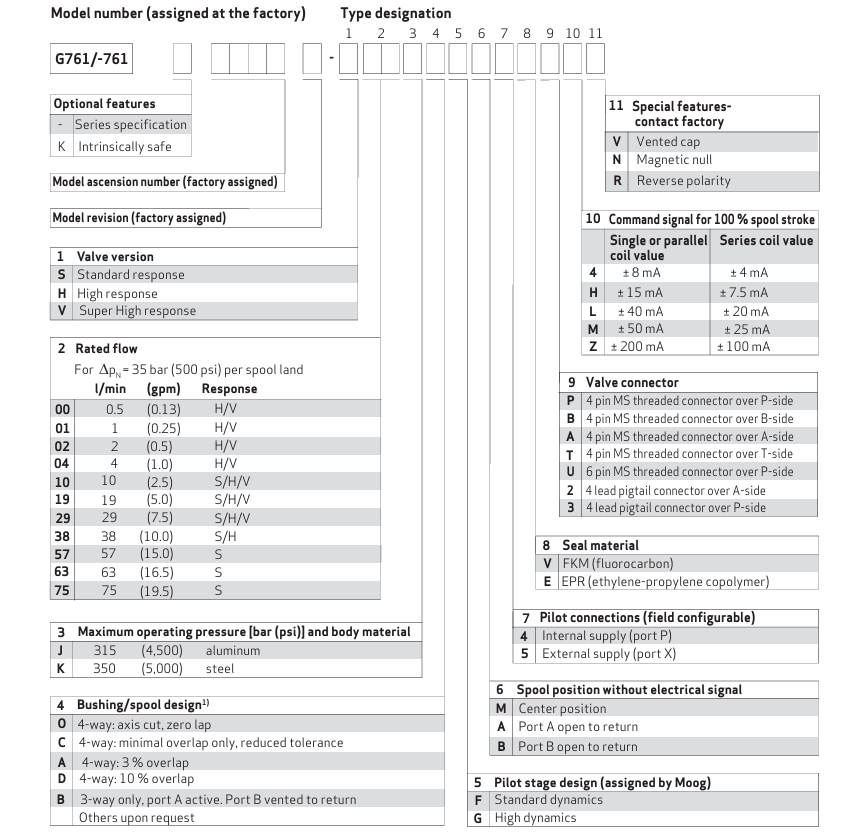

订购信息
