ADI晶圆ADT7517

发布时间：2022-11-01 16:50:15 浏览：3063

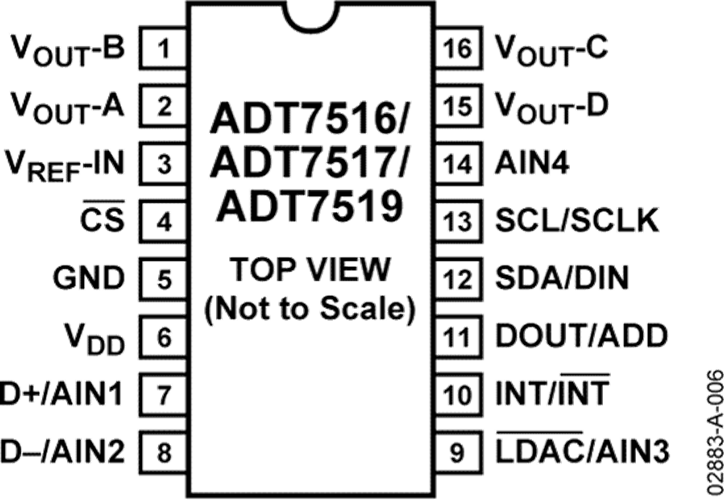

ADT7516/ADT7517/ADT7519集成了一个10位温度数字转换器，一个10位4通道ADC和一个4通道12/10/8位DAC在一个16针QSOP包中。ADT7517还有一个内置的带隙温度传感器和一个10位ADC，适用于温度监测和0.25°C分辨率的数字化。

ADT7516/ADT7517/ADT7519选用2.7V ~ 5.5V单路电源。ADC通道的输入电压范围为0v ~ 2.28 V，输入带宽为DC。ADC通道的参考电压在内部获得。DAC的输出电压范围从0v到VDD，典型的设置时间为7?s。

ADT7516/ADT7517/ADT7519提供两种串行接口选项:与SPI?、QSPI?和MICROWIRE?接口标准兼容的4线串行接口，以及双线SMBus/I2C接口。ADT7517具有待机模式，能够通过串口进行控制。

四个dac的参考电压能够在内部获得，能够从单个参考电压管脚获得。所有dac的输出能够使用软件LDAC功能或外部LDAC管脚同步更新。ADT7517有一个内置的开机复位电路，以确保DAC输出被供电到0v，并保持在那里，直到一个有效的写操作被执行。

具有宽电源电压范围，低电源电流，和SPI-/ i2兼容接口，ADT7517是各种应用的理想选择，包括个人电脑，办公设备和家用电器。

优势和特征

ADT7517：4个10位DAC

缓冲电压输出

根据设计对每个代码确保单调性

10位高温数字转换器

10位4通道ADC

DC输入带宽

输入范围：0V至2.28V

工作温度：?40°C至+120°C

温度传感器精密度：±0.5°C（典型值）

电源电流范围：2.7V至5.5V

DAC输出范围：0V至2VREF

关闭电流：<10?A

应用

·便携式电池供电仪器仪表

·个人计算机

·智能化电池充电器

·电信系统

·电子测试设备

·家电产品

·过程管理

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市新葡萄AMG创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：/brand/68.html
