    • Luxima Technology LLC高可靠性图像传感器插座ANDON

    发布时间：2022-11-02 17:13:02     浏览：1932

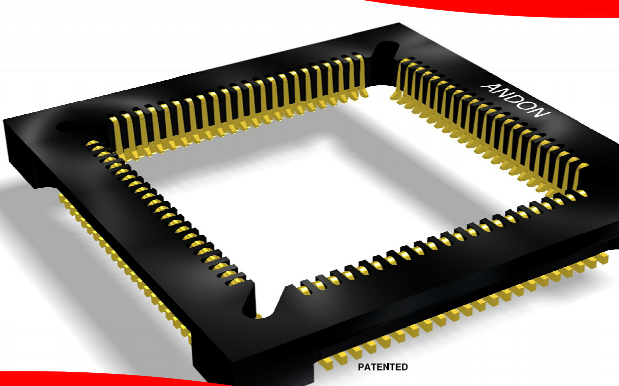

    ANDON专利滚珠插座端子选择提供了最准确的焊接工艺、更稳固的连接和更加好的电气连接接地，尤其是在冲击和震动下。更加好的是，Luxima图像传感器插座能够让客户减少高昂的返工和刮蹭，尤其是在共面性方面PCBS中。

    Luxima图像传感器插座底端有个圆角孔，以避免气体阻拦。端子压在焊球上，超出半球，封装——只留下充足的焊料包，并提供充足的焊料，而并非传统式焊球端子设计中常用的焊料桥。

    Luxima图像传感器插座端子和PC板焊层之间的临界距离从.036英寸减少到018.022英寸。因此，焊料成为了锚横截面的一部分，为连接提供了附加的拉伸强度，提高了电连接性，Luxima图像传感器插座封装的焊球减少了传统式焊球端子设计上原有的焊料连接风险。

    ANDON为全球客户提供高性能插座产品，如CCD、光电、传感器、电池等项目所需的插座产品。产品广泛应用于研发设计、军用和高温环境项目。深圳市新葡萄AMG创展科技有限公司，授权代理销售ANDON产品，欢迎咨询。

    详情了解ANDON请点击：/brand/76.html


    LUXIMA TECHNOLOGY/ ALEXIMA

    LUXIMA TECHNOLOGY/ ALEXIMA Model Number

    Andon Part Number Replace "XXX" with Terminal Type

    Terminal Type

    Pin ? [in]

    Figure Number

    Page Number

    Thru-Hole

    Surface Mount

    Rollerball?

    AM1X5

    10-26-28-281-XXX-R27-L14

    274UM

    281UM

    RB338UM

    .012

    1

    1

    AM1X12

    10-26-15-478-XXX-R27-L14

    274UM

    281UM

    RB338UM

    .012

    7

    3

    AM5X3

    10-26-15-478-XXX-R27-L14

    274UM

    281UM

    RB338UM

    .012

    7

    3

    AM41

    10-26-28-281-XXX-R27-L14

    274UM

    281UM

    RB338UM


    1

    1

    LUX8M

    10-21-11A-203-XXX-R27-L14

    274UM

    281UM

    RB338UM


    6

    3

    LUX51

    10-16-14-209-XXX-R27-L14

    274UM

    281UM

    RB338UM


    8

    3

    LUX160

    10-22-14A-345-XXX-R27-L14

    274UM

    281UM

    RB338UM


    5

    2

    LUX330

    687-88-SM-G10-L14-X

    -

    -

    -

    -

    3

    2

    LUX13HS 237 uPGA

    10-22-15A-237-XXX-R27-L14

    274UM

    281UM

    RB338UM

    .012

    4

    2

    LUX13HS 345 uPGA

    10-22-14A-345-XXX-R27-L14

    274UM

    281UM

    RB338UM


    5

    2

    LUX13HS 361 uPGA

    10-26-32A-361-XXX-R27-L14

    274UM

    281UM

    RB338UM


    2

    1

    LUX1310

    687-88-SM-G10-L14-X

    274UM

    -

    -

    -

    3

    2

    LUX1310-S

    687-88-SM-G10-L14-X

    274UM

    -

    -

    -

    3

    2

    LUX19HS

    10-22-14A-345-XXX-R27-L14

    274UM

    281UM

    RB338UM


    5

    2

    LUX2100

    10-21-11A-203-XXX-R27-L14

    274UM

    281UM

    RB338UM


    6

    3

    LUX2810

    10-16-13-238-XXX-R27-L14

    274UM

    281UM

    RB338UM


    9

    3
