EZ-PT86-AL-TP半刚性同轴电缆EZ Form

发布时间：2024-06-18 09:35:10     浏览：1327

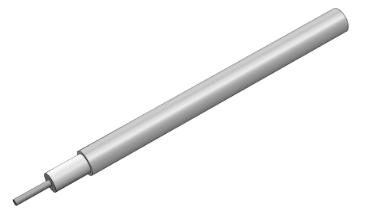

EZ-PT86-AL-TP半刚性同轴电缆EZ Form

　　EZ-PT86-AL-TP是一款高性能的同轴电缆，专为高频应用设计。以下是该电缆的详细介绍：

　　组成与尺寸：

　　外导体： 采用半刚性镀锡铝材料，提供了良好的屏蔽效果和耐用性。

　　中心导体： 使用SPC(固体铜包铝)材料，直径为0.0226in。

　　电介质： 含有氟聚合物，直径为0.0660in，提供了优异的电气性能。

　　总外径： 电缆的总外径为0.0860in。

　　频率范围与衰减：

　　频率范围： 从0.5GHz到18.0GHz，适用于广泛的射频和微波应用。

　　衰减数据： 提供了详细的衰减数据，例如在0.5GHz时衰减为14db，而在10.0GHz时衰减为65db，这些数据有助于在设计时进行精确的信号损失计算。

　　电气特性：

　　阻抗： 标称阻抗为50.0?，阻抗裕量为±2.5?，确保了良好的匹配性。

　　传播速度： 78.00%，意味着信号在电缆中的传播速度较快。

　　屏蔽效果： 大于165db，提供了极佳的抗干扰能力。

　　耐压与工作电压： 耐压为5000 VRMS(60Hz下)，连续工作电压为2000 VRMS，确保了电缆的安全运行。

　　机械特性：

　　内折弯半径： 最小为0.250 in，表明电缆具有一定的柔韧性。

　　重量： 每100英尺重1.40lbs，轻便且易于安装。

　　温度范围：

　　最低与最高温度： 从-55°C到+125°C，适用于极端环境条件。

　　其他特性：

　　EZForm半刚性固相电缆： 具有独特的含氟聚合物电介质，几乎不需要温度相变，避免了“特氟龙膝关节效应”。

　　符合RoHS规范： 表明电缆不含有害物质，对环境友好。

　　相位稳定： 在温度变化下保持相位稳定性，适用于对相位敏感的应用。

　　总结来说，EZ-PT86-AL-TP同轴电缆是一款适用于高频、高温和恶劣环境的电缆，具有优异的电气性能、屏蔽效果和机械强度，非常适合于需要高可靠性和精确信号传输的应用。

相关推荐：

EZ Form延迟线

EZ Form同轴电缆

EZ Form半刚性电缆MIL-DTL-17 QPL

EZ Form Cable TPC电线电缆

更多EZ Form 电缆相关产品信息可咨询新葡萄AMG创展。
