EZ-FLEX.402-CU同轴电缆EZ Form

发布时间：2024-07-05 09:40:45 浏览：1616

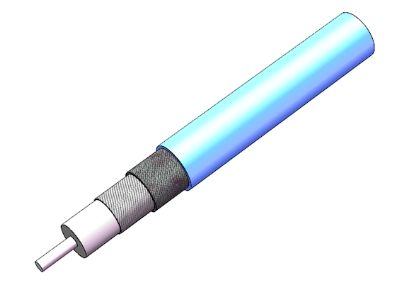

EZ-FLEX.402-CU同轴电缆EZ Form

　　EZ-FLEX.402-CU是一款高性能的同轴电缆，具有下列特性和规格：

　　结构与材料：

　　中心导体材料(Center Conductor Material): SPC(镀银铜)

　　介电体材料(Dielectric Material): PTFE

　　外导体材料(Outer Conductor Material): SPF上包裹SPC编织层

　　护套材料(Jacket Material): 蓝色FEP

　　尺寸：

　　中心导体直径(Center Conductor Diameter): 0.0360in

　　介电体直径(Dielectric Diameter): 0.1170in

　　外导体直径(Outer Conductor Diameter): 0.1410in

　　护套直径(Jacket Diameter): 0.1600in

　　机械特性：

　　最小温度(Minimum Temperature): -55°C

　　最高温度(Maximum Temperature): +200°C

　　最小弯曲半径(Inside Bend Radius): 0.500in

　　重量(Weight): 3.00磅/100FT

　　电气特性：

　　标称阻抗(Nominal Impedance): 50 Ω

　　标称阻抗容差(Nominal Impedance Margin): ±1.0 Ω

　　传播速度(Velocity of Propagation): 70.0%

　　屏蔽效果(Shielding Effectiveness): >100 dB

　　耐电压(Voltage Withstanding): 5000 VRMS @ 60 Hz

　　持续工作电压(Continuous Working Voltage): 2000 VRMS max

　　最大工作频率(Maximum Operating Frequency): 34 GHz

　　衰减(0.5 GHz到26.5 GHz范围内)：

　　0.5 GHz: 7.6 dB/100FT

　　1.0 GHz: 11.1 dB/100FT

　　5.0 GHz: 28.1 dB/100FT

　　10.0 GHz: 43.4 dB/100FT

　　18.0 GHz: 63.6 dB/100FT

　　26.5 GHz: 82.8 dB/100FT

　　功率特性(0.5 GHz到26.5 GHz范围内)：

　　0.5 GHz: 600 W @ 20°C

　　1.0 GHz: 450 W @ 20°C

　　5.0 GHz: 180 W @ 20°C

　　10.0 GHz: 120 W @ 20°C

　　18.0 GHz: 73 W @ 20°C

　　26.5 GHz: 70 W @ 20°C

　　EZ-FLEX.402-CU同轴电缆专为半刚性电缆的标准连接器设计，具有低泄漏、低VSWR(电压驻波比)、真正的灵活性、高耐久性和较轻的重量等特点。适用于需要高性能但灵活性的应用场合，如通信、雷达、测试和测量等领域。

相关推荐：

EZ Form延迟线

EZ Form同轴电缆

EZ Form半刚性电缆MIL-DTL-17 QPL

EZ Form Cable TPC电线电缆

更多EZ Form 电缆相关产品信息可咨询新葡萄AMG创展。
