LNF-LNC45_77WA低温低噪声放大器LNA

发布时间：2025-04-25 09:13:04 浏览：1889

　　LNF-LNC45_77WA是一款45-77 GHz的低温低噪声放大器(LNA)，采用Low Noise Factory的专有磷化铟(InP)高电子迁移率晶体管(HEMT)技术，具有极低的噪声温度和高增益，适用于毫米波通信、雷达和射电天文学等需要高灵敏度的高频系统。

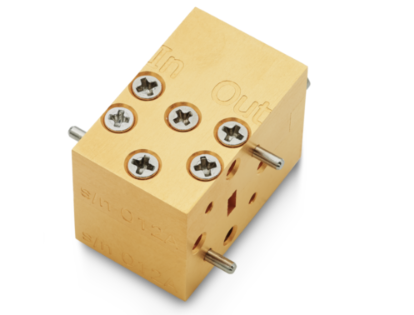

LNF-LNC45_77WA低温低噪声放大器LNA

　　产品特性

　　RF带宽：45-77 GHz。

　　噪声温度：13 K。

　　噪声系数：0.19 dB。

　　增益：33 dB。

　　直流电源(典型值)：Vds = 0.7 V，Ids = 13 mA。

　　RF连接器：WR15，UG387/U。

　　直流连接器：9针母端Nano-D。

　　绝对最大额定值：

　　Vds：-0.5 V至2.7 V

　　Ids：100 mA

　　Vgs：-20 V至20 V

　　直流电压(输入和输出)：-30 V至30 V

　　RF输入功率：0 dBm

　　工作温度：4 K至358 K

　　典型特性：

　　Vgs：+2.5 V

　　输入反射损耗(IRL)：10 dB

　　输出反射损耗(ORL)：15 dB

　　输出P1dB(1 dB压缩点功率)：待定(TBD)dBm

　　输出OIP3(三阶互调截点)：待定(TBD)dBm

　　重量：23克。

　　包装：采用标准WR15波导�？榉庾�

　　尺寸：16.63 mm x 26.55 mm x 19.2 mm

　　接线：Nano-D面板连接器

Quantum Microwave 是一家专注于低温微波和毫米波元件的高科技公司，总部位于美国。其核心产品包括低温衰减器、低噪声放大器、毫米波组件等，广泛应用于量子计算、通信、传感和天文学领域。深圳市新葡萄AMG创展科技有限公司专业代理Quantum Microwave产品，拥有价格优势，欢迎咨询。
