    Norsat MDKA040ANIG-DN 40W Ka双频GaN射频功率放大器BUC

    发布时间：2025-04-25 09:16:29     浏览：1606

    　　MDKA040ANIG-DN 是一款由 Norsat International Inc. 生产的 40W Ka 双频段氮化镓(GaN)射频功率放大器(BUC)，主要用于卫星通信系统中的上变频和功率放大功能，以驱动卫星天线发射信号。

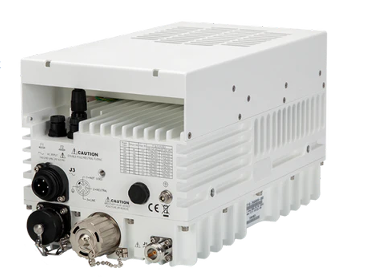

    Norsat MDKA040ANIG-DN 40W Ka双频GaN射频功率放大器BUC

    　　关键特性

    　　频率范围：

    　　输入频率范围：950 - 1950 MHz 和 1000 - 2000 MHz。

    　　输出频率范围：29.00 - 30.00 GHz 和 30.00 - 31.00 GHz。

    　　功率输出：

    　　额定输出功率为 40W。

    　　输出功率线性(P1dB)为 +46 dBm 典型值，饱和功率(Psat)为 +43 dBm 最小值。

    　　增益性能：

    　　小信号增益最小为 77 dB。

    　　增益平坦度：在 1 MHz 带宽内最大 ± 4 dB，36 MHz 带宽内最大 ± 2 dB。

    　　噪声与杂散：

    　　输出噪声功率密度低于 -74 dBm/Hz。

    　　输出杂散信号：带内和带外均低于 -60 dBc。

    　　相位噪声：0.01 kHz 偏移最大 -43 dBc/Hz，1000 kHz 偏移最大 -103 dBc/Hz。

    　　电源与功耗：

    　　电源要求：100 - 240 VAC。

    　　功耗：线性功率时为 300VA，饱和功率时为 400VA。

    　　接口与连接：

    　　输入和中频(IF)连接器为 N 型。

    　　提供标准监控与控制(M&C)功能。

    　　环境适应性：

    　　工作温度范围：-40°C 至 +55°C。

    　　湿度：100% 凝结。

    　　防护等级：IP65+，适用于恶劣环境。

    　　海拔：最高 10,000 英尺(3,000 米)。

    　　物理规格：

    　　尺寸：267 mm(长)× 152 mm(宽)× 165 mm(高)。

    　　重量：5.8 kg。

    　　应用场景

    　　卫星通信：用于地面站或移动终端，将信号上变频到 Ka 波段并放大功率，以便通过卫星链路传输。

    　　宽带通信：支持高数据速率的卫星互联网接入。

    　　军事与政府通信：满足对通信安全性和可靠性的高要求。

    订购指南：

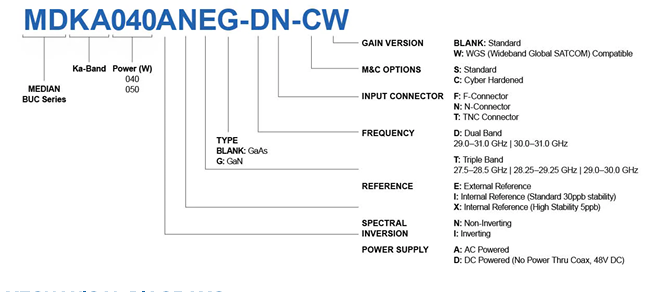

    Norsat MDKA040ANIG-DN 40W Ka双频GaN射频功率放大器BUC订购指南

    Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。

    推荐资讯

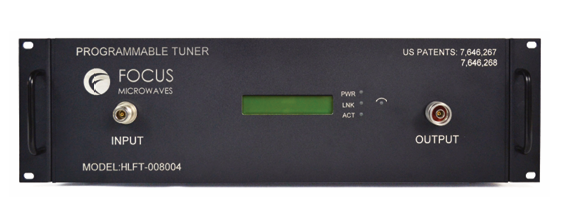

    • Focus Microwaves 5-150MHz谐波低频调谐器HLFT-0010005,HLFT-002001,HLFT-004002
