DEI1016/DEI1016A/DEI1016B ARINC429收发器

发布时间：2025-10-11 08:55:59 浏览：520

　　DEI1016/DEI1016A/DEI1016B 是由Device Engineering Incorporated 公司生产的一款 ARINC 429 串行收发器系列，主要用于航空电子设备中的数据传输。

　　DEI1016 系列提供了一个标准航空电子串行数字数据总线与 16 位宽数字数据总线之间的接口。该接口电路包括一个单通道发射机、一个 8×32 位缓冲区、两个独立接收通道以及一个主机可编程控制寄存器，用于选择操作选项。

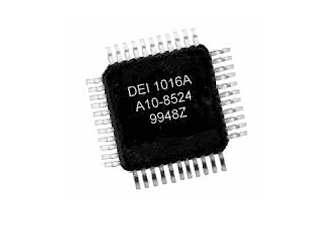

DEI1016/DEI1016A/DEI1016B ARINC429收发器

　　订购信息

DEI PART NUMBER(2)	MARKING(1)		PACKAGE See Table 10	TEMP RANGE	PROCESSING See Table 9
DEI1016	DEI1016		40 SBDIP	55/+125℃	CERAMIC BURN-IN 100%TEST
DEI1016-DMB	DEI1016-DMB		40 SBDIP	55/+125℃	CERAMIC BURN-IN SAMPLE TEST
DEI1016A	DEI1016A		44 PQFP	55/+85℃	PLASTIC STANDARD
DEI1016A-G	DEI1016AE3	(1)	44 PQFPG	55/+85℃	PLASTIC STANDARD
DEI1016B	DEI1016B		44 PLCC	55/+85℃	PLASTIC STANDARD
DEI1016B-G	DEI1016B E3 (1)		44 PLCC G	55/+85℃	PLASTIC STANDARD
DEI1016-QMS	DEI1016-QMS		44 PQFP	55/+125℃	PLASTIC STANDARD
DEI1016-QMS-G	DEI1016-QMS E3 (1)		44 PQFPG	55/+125℃	PLASTIC STANDARD
DEI1016-PMS	DEI1016-PMS		44 PLCC	55/+125℃	PLASTIC STANDARD
DEI1016-PMS-G	DEI1016-PMS E3 (1)		44 PLCC G	55/+125℃	PLASTIC STANDARD
DEI1016-EES	DEI1016-EES		44 CLCC	55/+85℃	CERAMIC SAMPLE TEST
DEI1016-EMS	DEI1016-EMS		44 CLCC	-55/+125℃	CERAMIC SAMPLE TEST
DEI1016-EMB	DEI1016-EMB		44 CLCC	55/+125℃	CERAMIC BURN-IN SAMPLE TEST

　　核心特性：

　　双接收器+单发射器：独立双通道接收，单通道发射。

　　多协议支持：兼容ARINC 429/571/575/706协议。

　　可配置字长：支持25位或32位数据格式(通过控制寄存器配置)。

　　自检模式：内置回环测试(Wrap-around Self-Test)，无需外部连接。

　　低功耗设计：采用CMOS工艺，典型电源电流5mA(1MHz时钟)。

　　宽温工作：

　　扩展级：-55°C至+85°C

　　军用级：-55°C至+125°C

　　封装选项：QFP、PLCC、LCC、CDIP(44引脚或40引脚)。

　　关键功能�？�

　　1、接收器(双通道)

　　输入特性：

　　差分输入范围：±10V(逻辑1/0)，共模电压容限±5V。

　　输入阻抗：12kΩ(差分/对地/对电源)。

　　数据处理：

　　支持源/目标地址码校验(SDENB控制位)。

　　自动奇偶校验生成与检查(可配置奇偶或数据位)。

　　数据访问需顺序读取(Word 1和Word 2)。

　　2、发射器

　　缓冲设计：8×32位FIFO，支持块传输。

　　输出特性：

　　TTL电平输出(DO(A)/DO(B))，返回零格式。

　　数据速率：100kbps(高速)或12.5kbps(低速)。

　　3、控制寄存器

　　16位配置选项：

　　字长选择(WLSEL)、数据速率(TXSEL/RCVSEL)。

　　奇偶校验使能(PAREN)、自检模式(SLFTST)。

　　源/目标地址码校验(SDENB1/SDENB2)。

　　电气特性

　　电源电压(VDD)：-0.5~+7.0V

　　输入电压(DI引脚)：±29V

　　存储温度：-65+150°C

　　输入低电平(VIL)：≤0.8V，高电平(VIH)：≥2.0V

　　输出驱动能力：20mA(CMOS)/6mA(TTL)

　　时钟要求：1MHz外部时钟(±1%精度)

　　应用场景

　　航空电子系统：航电数据总线、飞行控制、导航设备。

　　典型连接：

　　发射端：需外接ARINC 429线驱动器(如DEI系列驱动IC)。

　　接收端：直接连接ARINC总线，无需外部元件。

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订货渠道，部分备有现货库存。
