  • Q-Tech QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S TCXO 3.3至5Vdc,10MHz至80MHz

    发布时间：2025-11-04 09:24:29     浏览：349

    　　Q-Tech Corporation的QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S是一款高性能的模拟温度补偿晶体振荡器(Analog TCXO)，主要用于通信系统、军事时钟应用、控制与测量以及信号处理等领域。

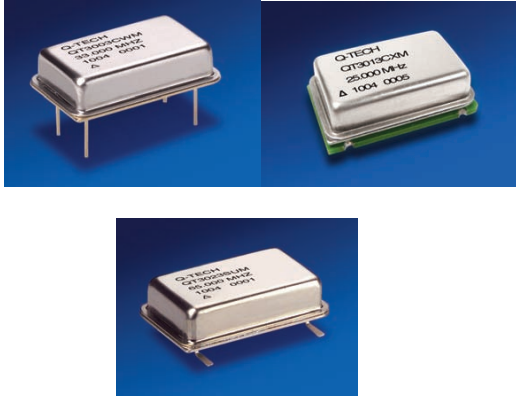

    Q-Tech QT3003C,QT3013C,QT3023C,QT3003S,QT3013S,QT3023S TCXO

    　　型号性能参数


    ParametersQT3003C
    (DIP)    		QT3013C
    (SMD)    		QT3023C
    (Gull Wing)    		QT3003S
    (DIP)    		QT3013S
    (SMD)    		QT3023S
    (Gull Wing)
    HCMOSSINE   WAVE
    Output freq.range(Fo)10MHz—80MHz
    Supply voltage(Vdd)+3.3Vdc±5%or+5Vdc±5%
    Maximum Applied Voltage(Vdd max.+7Vdc
    Frequency stability(AF/△T)See Option codes
    Operating temp. (Topr)See Option codes
    Storage temp. (Tsto)-62℃ to+125℃
    Operating supply current(Idd)20mA(No Load)at 3.3Vdc
    40mA(No Load)at 5.0Vdc
    Output amplitude or powerHigh(min.):Vcc-10%
    Low(max.):Gnd+10%    		3dBm±3dBm
    Output Load10k//15pF50Ω
    Total Harmonic Distortion(THD)
    or harmonics    		N/A-20dBc max.
    Sub-harmonics-40dBc max.
    Start-up time10ms max.
    Phase Noise at 25℃(typ.)
    at 80MHz    		10Hz-70dBc/Hz
    100Hz-100dBc/Hz
    1kHz-130dBc/Hz
    10kHz-150dBc/Hz
    100kHz-155dBc/Hz
    Integrated Phase Jitter RMS
    (12kHz to 20MHz)typ.    		lps
    Aging(at 70°℃)±5ppm max.10 years

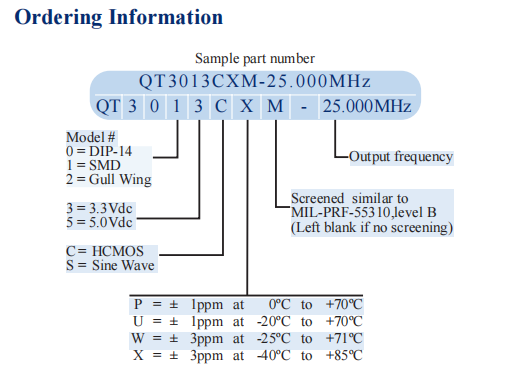

    　　订购指南：

    Q-Tech QT3003C订购指南

    深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

    推荐资讯

    • Torex XC9213降压DC/DC控制器
      Torex XC9213降压DC/DC控制器 2024-02-15 12:22:30

      Torex XC9213B103VR-G同步整流降压DC/DC控制器，输入电压25V

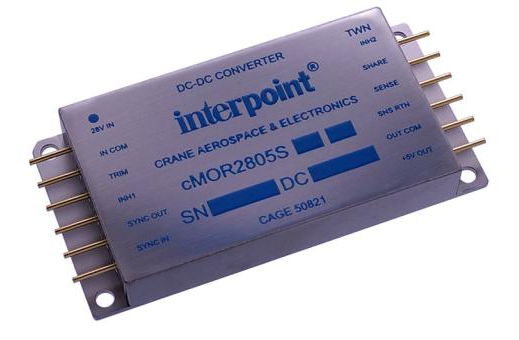

    • cMOR2805S单/双通道DC-DC转换器Interpoint
