Linear Integrated Systems SST4391 SOT-23 JFET N沟道40V可替代Siliconix

发布时间：2025-11-21 08:50:47     浏览：378

　　SST4391是Linear Integrated Systems公司生产的单N沟道JFET开关，可替代Siliconix的2NPNSST4391型号。具有低导通电阻(RON≤30Ω)、快速切换(ton≤15ns)等特性。

　　绝对最大额定值：存储温度-65°C至200°C(2N/PN封装)、-65°C至150°C(PNWST封装);结温(2N)-55°C至180°C，(PNWST)-55°C至150°C;功率耗散(2N，Ta=25°C)1800mW，(PNWST)350mW;最大电流IDSS=50mA;最大电压VDS=20V;栅极到源极电压(2N/PN)-40V。

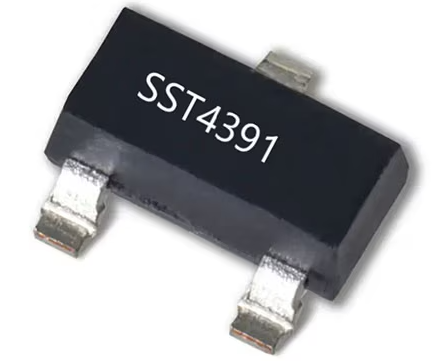

Linear Integrated Systems SST4391 SOT-23 JFET

　　静态电学特性：包含栅源击穿电压、截止电压、漏源正向电压、导通电压、饱和电流、栅极漏电流、工作电流等参数，不同型号和测试条件对应不同值。

　　动态电学特性：有正向跨导、输出导纳、漏源导通电阻、输入电容、反向传输电容、等效输入噪声电压等参数。

　　开关电学特性：开启时间最小值2ns，最大值15ns(不同封装和测试条件有差异);关闭时间最小值6ns，最大值50ns(不同封装和测试条件有差异)。

　　开关电路特性：VGS(off)为-12V，RL为800Ω，Iss为12mA。

　　封装：提供TO - 18(Three Lead)、TO - 92、SOT - 23等形式。

　　应用场景：适用于信号切换(如音频信号处理系统)、电源管理(如电源路径选择)等对信号切换性能和一定温度、功率承受能力有要求的电子电路设计。

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。

推荐资讯

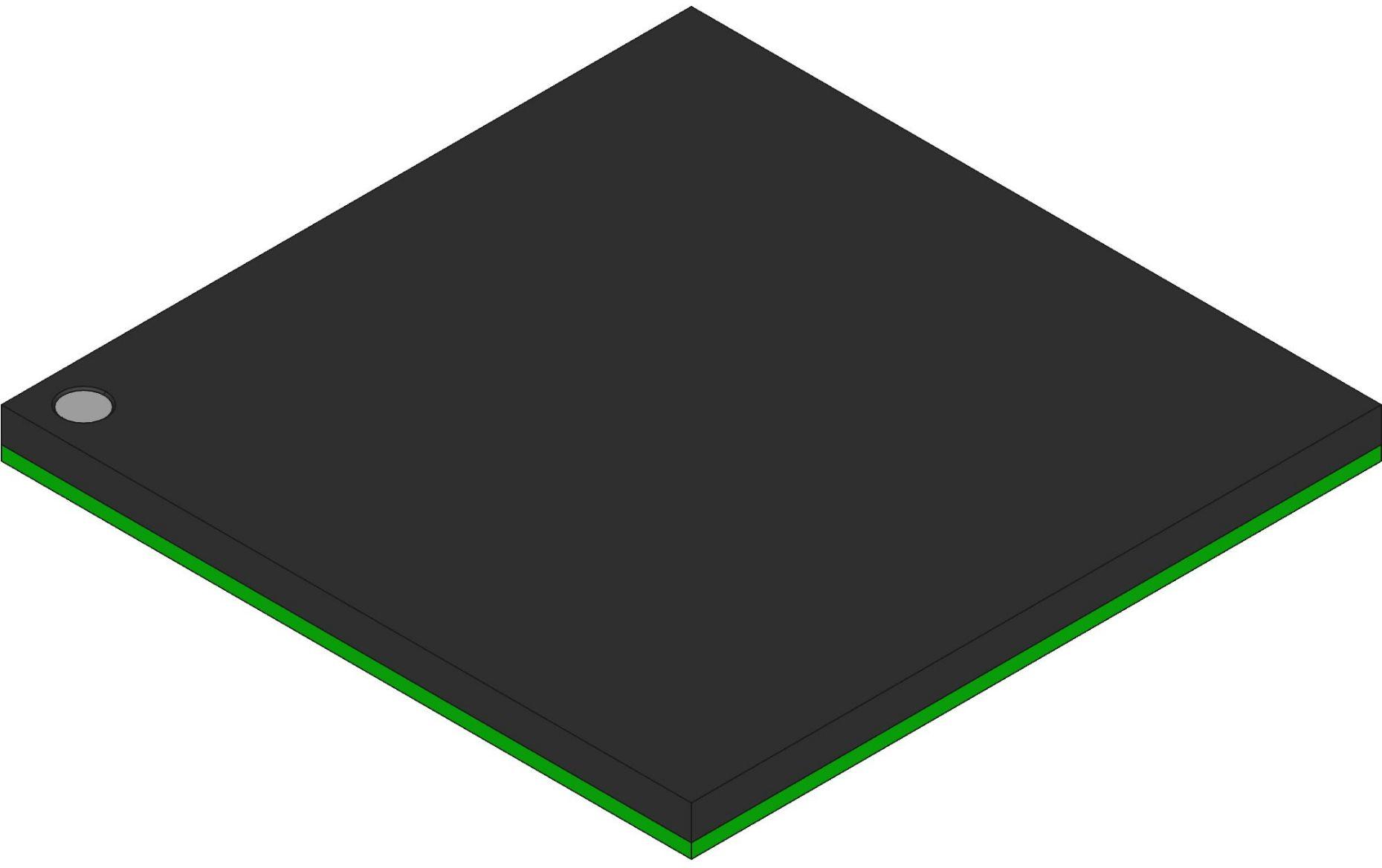

  • Lattice M4A5-32/32-10VNC CPLD可编程逻辑
    Lattice M4A5-32/32-10VNC CPLD可编程逻辑 2024-05-09 09:38:43

    Lattice公司的M4A5-32/32-10VNC是一款复杂可编程逻辑器件，具有32个宏单元和1250个系统门。支持100-125 MHz内部频率，电源电压范围4.75-5.25V，最高70°C运行温度。封装为TQFP，44引脚。

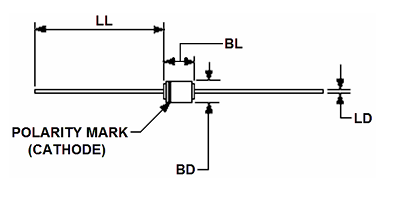

  • JANTX1N5552军级标准恢复整流二极管Microsemi 现货供应
