TV03系列3.2×2.5 mm超小封装,超低相噪VCTCXO wi2wi(PDI)

发布时间：2026-01-05 09:18:36     浏览：311

　　TV03系列是wi2wi(PDI)的一款高性能 电压控制温度补偿晶体振荡器 (VCTCXO)，专为 高精度时序应用 设计，适用于 通信、导航、雷达、测试仪器 等领域。

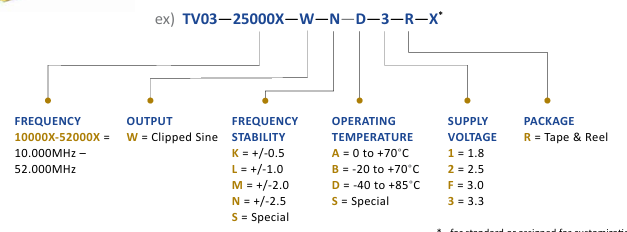

wi2wi TV03系列 vctcxoPDI TV03系列 VCTCXO订购指南

　　主要特点与规格

　　频率特性

　　频率范围：10.000 ~ 52.000 MHz(可定制)

　　频率稳定性：±0.5 ppm 至 ±2.5 ppm(可选)

　　温度稳定性：±0.5 ppm(-40°C ~ +85°C，典型值)

　　老化率：≤1 ppm/年

　　 电气特性

　　供电电压：1.8V / 2.5V / 3.0V / 3.3V(±5%)

　　输出波形：削峰正弦波(10kΩ//10pF 负载)

　　启动时间：≤2.0 ms

　　调频特性(压控功能)

　　拉频范围：±5 ~ ±15 ppm(视频段而定)

　　控制电压：0.4 ~ 2.0 V(线性度 ≤10%)

　　调制带宽：10 kHz(-3dB 点)

　　 相位噪声性能(26MHz 典型值)

　　偏移频率相位噪声

　　100 Hz：-110 dBc/Hz

　　1 kHz：-135 dBc/Hz

　　10 kHz：-145 dBc/Hz

　　封装与尺寸

　　封装尺寸：3.20 × 2.50 × 1.00 mm(公差 ±0.20mm)

　　引脚定义：4 引脚 SMD(标准 LCC 封装)

　　典型应用场景

　　5G/6G 通信设备(基站、射频前端)

　　汽车电子(ADAS、车联网、导航系统)

　　卫星通信 & 雷达系统(低抖动要求)

　　工业自动化(PLC、伺服控制、高精度测量仪器)

　　数据中心 & 网络设备(高速时钟同步)

　　定制化服务

　　频率：可定制 10~52MHz 以外的特殊频点

　　温度范围：标准 -40°C ~ +85°C，也可选 0°C ~ +70°C

　　封装调整：特殊引脚配置或尺寸优化

　　批量采购：支持 OEM 订单，提供 卷带包装(Tape & Reel)

更多Wi2Wi（PDI） 晶振晶体相关产品信息可咨询新葡萄AMG创展。
