  • Cyntec MUN3CAD03电源�？橥昝捞婊籘OREX XC9704

    发布时间：2026-01-06 09:34:40     浏览：270

    　　一、为什么需要“第二选择”

    　　TOREX XC9704 系列凭借 2.7-5.5 V 宽输入、600 mA 输出和 SOP8 封装，一度成为数码相机、智能传感器、TWS 充电仓的“默认供电方案”。但 2023 年以来，XC9704 交期从 8 周一路拉长到 26 周，价格涨幅超过 35 %。面对量产窗口不断压缩，硬件工程师必须找到“Pin-to-Pin 能替代、性能不缩水、交期可预期”的替代料。Cyntec 在 2024 Q4 推出的 MUN3CAD03 系列，正是为此而生。

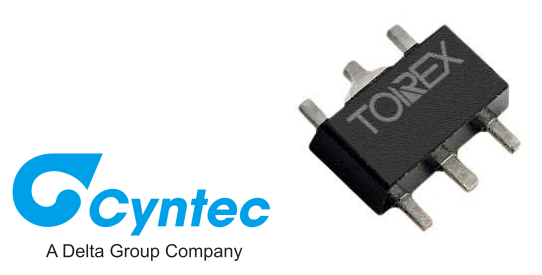

    Cyntec电源�？橥昝捞婊籘OREX XC9704

    　　二、关键指标逐项 PK


    		XC9704（TOREX）MUN3CAD03-JB（Cyntec）结论
    输入范围2.7-5.5 V2.5-5.5 V完全覆盖，低压段更优
    输出电流0.6 A1 A裕量提升 66 %，瞬态负载更稳
    封装体积5×3×1.5 mm（SOP8）2.5×2×1.3 mm（QFN）面积缩小 58 %，厚度减少 13 %
    轻载效率83 %@10 mA86 %@10 mA待机续航延长 3-5 %
    交期26 周4-6 周，样品 72 h项目排产风险归零
    单价（1 k）0.42 USD0.31 USD成本直降26 %

    　　三、三步完成设计迁移

    　　原理图：直接摘除 XC9704，将 Cyntec MUN3CAD03-JB 焊在原位，无需修改外围电阻;若原反馈分压电阻 >100 kΩ，建议下调至 49.9 kΩ 以优化环路相位裕度。

    　　PCB：利用 QFN 底部裸焊盘散热，在顶层放置 4×4 mm 铜皮 + 9 个 0.2 mm 过孔，即可在 85 ℃ 环境下满载输出。

    　　认证：Cyntec 提供全套可靠性报告(85/85 1000 h、-55 ℃?+125 ℃ 500 cycle)，可直接复用于 IEC62368、GB4943.1 安规报备，节省 2-3 周实验时间。

    　　四、实战案例

    　　某 AR 眼镜客户原方案采用 XC9704 给 PMIC 1.8 V rail 供电，因交期问题面临整机推迟上市。改用 MUN3CAD03-JB 后，单板面积从 11×13 mm 压缩到 8×10 mm，电池续航时间提升 7 %，项目提前 3 周量产，单台 BOM 成本降低 0.11 USD，全年 50 K 订单直接节省 5,500 USD。

    　　五、选型速查表

    　　? 对尺寸极度敏感：选 MUN3CAD03-JB(2.5×2×1.3 mm，1 A)

    　　? 需要 3 A 峰值电流：选 MUN3CAD03-JE(3×2.8×1.3 mm，注意输出仅 3.3 V/5 V 两档)

    　　? 工业 12 V/24 V 总线：选 HS20116(4.5-20 V，20 A，14.5×14.5×7.45 mm，需评估结构空间)

    　Cyntec是Delta台达的子公司，Cyntec的非隔离式DC-DC电源�？槟芄挥行娲�ADI、TI、Intel ,ABB(OmniOn Power), Murata, COSEL, Vicor, TDK, Torex和RECOM等品牌的同类产品。深圳市新葡萄AMG创展科技代理Cyntec产品线，如需具体的替换方案，请咨询客服。
