      Hypertronics HYPER系列连接器HYPS060S127A001

      发布时间：2026-01-12 09:44:05     浏览：288

      　　Hypertronics (Smiths Interconnect) 的 HYPER 系列基于专利的 Hypertac? 双曲面插孔技术，通过独特的弹性接触丝设计提供多条线性接触路径，具有极低的插拔力、超长的使用寿命(高达10万次插拔)以及卓越的抗震动与冲击性能，是专为军事、医疗、航空航天等严苛环境下追求高可靠性与高稳定性的核心连接方案。

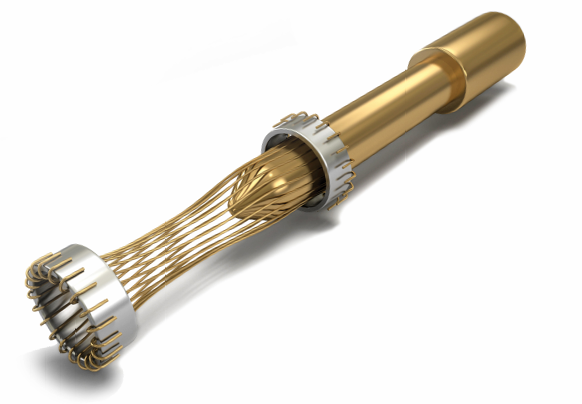

      Hypertronics HYPER系列连接器

      　　HYPER 系列提供多种直径和终端类型的选择：

      　　接触件直径：涵盖从 0.40 mm (0.016 in.) 到 6.12 mm (0.240 in.) 的广泛范围 。

      　　终端样式：包括压接 (Crimp)、封闭式 (Closed end)、焊杯式 (Solder cup)、直式 (Straight) 和两端开放式 (Open both ends) 。

      　　材料与电镀：通常采用磷青铜、黄铜或铍铜作为材料，并进行不同厚度的金电镀以保证性能。

      　　HYPER 系列接触件型号及参数总表

      　　一、 插座 (Female Contacts / Sockets)

      直径 (mm)订购型号内部部件号端接方式接触电阻 (m?)额定电流 (A)插拔力 (N)接触寿命 (cycles)材料镀层 (?m)
      0.4HYPS040C127A001YSK004-002AH压接 (Crimp)< 8.010.44Up to 100kBeCu/Brass1.27 Au
      0.6 HYPS060S127A001 YSK006-005AH 直式 (Straight) < 5.04 0.08-0.56 Up to 100k BeCu/Brass1.27 Au
      0.6 HYPS060S127I001 16477 REF. 4 Z57 直式 (Straight) < 8.020.1 Up to 100k BeCu/Brass1.27 Au
      0.76 HYPS076S127A001 YSK0076-011AH 直式 (Straight) < 5.050.89 Up to 100k BeCu/Brass0.25 Au
      0.76 HYPS076S127A002 YSK0076-012AH 直式 (Straight) < 5.050.89 Up to 100k BeCu/Brass0.20 Au
      1 HYPS100C025I001 18369-Z78 压接 (Crimp) < 2.57.50.4 Up to 100k BeCu/Brass1.27 Au
      1 HYPS100S020F001 0100232-98-N1 直式 (Straight) < 5.05 0.25-1.0 Up to 100k PhBz/Brass1.27 Au
      1.02 HYPS102E127A001 YSK0102-060AH 封闭端 (Closed end) < 2.57.51 Up to 100k BeCu/Brass1.27 Au
      1.02 HYPS102E127A002 YSK0102-004AH 封闭端 (Closed end) < 2.57.51 Up to 100k BeCu/Brass0.25 Au
      1.02 HYPS102O127A001 YSK0102-120AH 开式两端 (Open both ends) < 2.57.51 Up to 100k BeCu/Brass0.25 Au
      1.2 HYPS120E025I001 23401-Z65 封闭端 (Closed end) < 2.590.6 Up to 100k BeCu/Brass0.20 Au
      1.2 HYPS120S025I001 23349-Z52 直式 (Straight) < 2.590.6 Up to 100k BeCu/Brass1.27 Au
      1.5 HYPS150C020F001 0150682-20-G1 压接 (Crimp) < 3.08 0.4-1.4 Up to 100k PhBz/Brass1.27 Au
      1.5 HYPS150C025I001 15837-Z66 压接 (Crimp) < 2.580.8 Up to 100k BeCu/Brass1.27 Au
      1.5 HYPS150E127A001 YSK015-111HT 封闭端 (Closed end) < 2.5105.5 Up to 100k BeCu/Brass0.20 Au
      1.5 HYPS150S127A001 YSK015-004AH 直式 (Straight) < 2.5105.5 Up to 100k BeCu/Brass0.25 Au
      2 HYPS200C020F001 0200422-20RN1 压接 (Crimp) < 2.015 1.2-4.0 Up to 100k PhBz/Brass1.27 Au
      2 HYPS200C025I001 23420-Z72 焊接杯 (Solder cup) < 2.015 1.2-4.0 Up to 100k PhBz/Brass1.27 Au
      2.5 HYPS250O127A001 YSK025-030AH 开式两端 (Open both ends) < 1.5157.8 Up to 100k BeCu/Brass1.27 Au
      3.5 HYPS350E127A001 YSK035-063AH 封闭端 (Closed end) < 0.8509.7 Up to 100k BeCu/Brass1.27 Au
      3.5 HYPS350O127A001 YSK035-004AH 开式两端 (Open both ends) < 0.8509.7 Up to 100k BeCu/Brass1.27 Au
      3.6 HYPS360C127A001 YSK036-005AH 焊接杯 (Solder cup) < 0.5503 Up to 100k BeCu/Brass1.27 Au
      4.3 HYPS430O127A001 YSK043-004AH 开式两端 (Open both ends) < 0.3510025 Up to 100k BeCu/Brass 1.27 Au
      6.12 HYPS612O127A001 HPG241F32AH 压入式 (Press fit) < 0.2520044.5 Up to 100k BeCu/Brass1.27 Au


      　　二、 插针 (Male Contacts / Pins)

      直径 (mm)订购型号内部部件号端接方式材料镀层 (?m)
      0.4HYPP040C127A001YPN004-001H压接 (Crimp)Phosphor bronze1.27 Au
      0.5 HYPP050C025A001 YPN005-049G 压接 (Crimp) Phosphor bronze0.254 Au
      0.5 HYPP050S127A001 YPN005-004H 直式 (Straight) BeCu1.27 Au
      0.5 HYPP050S127I001 18999-T15 直式 (Straight) Brass1.27 Au
      0.5 HYPP050S127I002 19068-T15+TT1 直式 (Straight) Phosphor bronze1.27 Au
      0.5 HYPP050U025A001 YPN005-090G 焊接杯 (Solder cup) Phosphor bronze0.254 Au
      0.6 HYPP060C127A001 YPN006-021H 压接 (Crimp) Brass1.27 Au
      0.6 HYPP060S127I001 16390-T15 直式 (Straight) Brass1.27 Au
      0.6 HYPP060S127I002 13280 REF. 1 T15 直式 (Straight) Brass1.27 Au
      0.76 HYPP076S127A001 YPN0076-101H 直式 (Straight) Brass1.27 Au
      1 HYPP100C010I001 17666-T11+TT1 压接 (Crimp) Brass0.10 Au
      1 HYPP100U010I001 13032-T11 焊接杯 (Solder cup) Brass0.10 Au
      1.02 HYPP102U127A001 YPN0102-052H 焊接杯 (Solder cup) Brass1.27 Au
      1.2 HYPP120S127I001 23876-T15 直式 (Straight) Brass1.27 Au
      1.5 HYPP150C127A001 YPN015-009RG 压接 (Crimp) Brass1.27 Au
      1.5 HYPP150S025I001 16121-T12 直式 (Straight) Brass0.25 Au
      1.5 HYPP150U127A001 YPN015-001H 焊接杯 (Solder cup) Brass1.27 Au
      1.5 HYPP150U127I001 13380-T12 焊接杯 (Solder cup) Brass1.27 Au
      2 HYPP200S025I001 21602-T12 直式 (Straight) Copper0.25 Au
      2.5 HYPP250C127A001 YPN025-003H 压接 (Crimp) Brass1.27 Au
      3.5 HYPP350C127A001 YPN035-025RH 压接 (Crimp) Brass1.27 Au
      3.5 HYPP350U127A001 YPN035-024H 焊接杯 (Solder cup) Copper1.27 Au
      3.6 HYPP360C025G001213671020 压接 (Crimp) Brass0.25 Au
      4.3 HYPP430C127A001 YPN043-014RI 压接 (Crimp) Tellurium copper0.762 Au
      6.12 HYPP612C076A001 YPN0612-027RI 压接 (Crimp) Tellurium copper0.762 Au

      深圳市新葡萄AMG创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市�。云涠烙械腍ypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

      推荐资讯

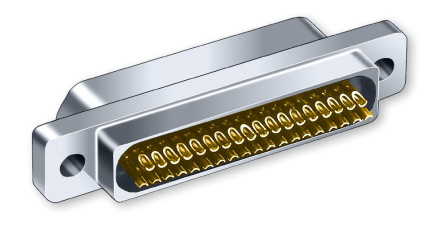

      • Micro-D MWDM焊杯金属外壳连接器Glenair
