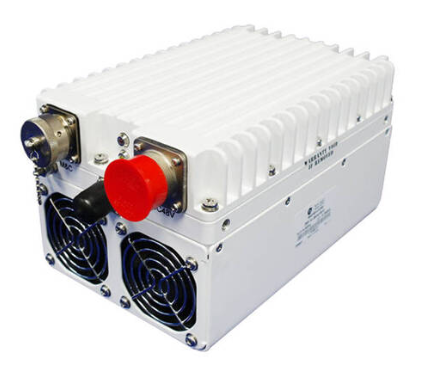

Norsat MEDIBKU040S Ku波段40W上变频器

发布时间：2026-01-13 08:55:01 浏览：313

　　1. 产品概述

　　产品名称： MEDIBKU040S

　　产品类型： Ku波段上变频器

　　额定输出功率： 40W (饱和功率最小值 46 dBm)

　　产品系列： MEDIAN 系列 BUC

　　制造商：Norsat International Inc.

　　2. 关键性能参数

　　频率范围：

　　输出频率： 14.0 – 14.5 GHz

　　本振频率： 13.05 GHz

　　输入频率： 950 – 1450 MHz

　　增益：

　　标称增益： 65 dB

　　增益平坦度：

　　全标准频带内：±1.5 dB

　　全扩展频带内：±2.0 dB

　　36 MHz 带宽内：±0.5 dB

　　增益温度稳定性： ±1.5 dB

　　增益调节范围： 20 dB

　　相位噪声 (SSB，最大值)：

　　1 kHz 偏移：-73 dBc/Hz

　　10 kHz 偏移：-83 dBc/Hz

　　100 kHz 偏移：-93 dBc/Hz

　　1 MHz 偏移：-103 dBc/Hz

　　线性度与杂散：

　　三阶互调 (IM3)：

　　在额定功率回退 3 dB 时：25 dBc

　　在额定功率回退 6 dB 时：30 dBc

　　输出杂散： -55 dBc (最大值)

　　电压驻波比：

　　输入 VSWR： 1.5:1

　　输出 VSWR： 1.25:1

　　参考信号：

　　外部参考频率： 10 MHz

　　参考信号电平： -5 dBm 至 +5 dBm

　　3. 电气与功率参数

　　输入电压： +36 至 +72 VDC (标称 48 VDC)

　　可�。和ü岬缋吕〉� (IFL) 提供 48 VDC

　　功耗：

　　额定功率时：300W

　　额定功率回退 3 dB 时：270W

　　4. 物理与机械特性

　　尺寸 (长 x 宽 x 高)： 206 mm x 136 mm x 117 mm

　　重量： 4.5 kg

　　工作温度： -30°C 至 +55°C

　　连接器：

　　射频输入： Type-N，母头

　　射频输出： WR75-G (带槽波导)

　　监控与控制： PT02E-14-19P (对应 MS3112 系列)

　　直流电源输入： MS3102E-10SL-4P (文档机械图部分提及)

　　指示灯：红色、黄色 LED

　　散热方式：强制风冷 (机械图标注进风口与出风口)

　　5. 订购信息

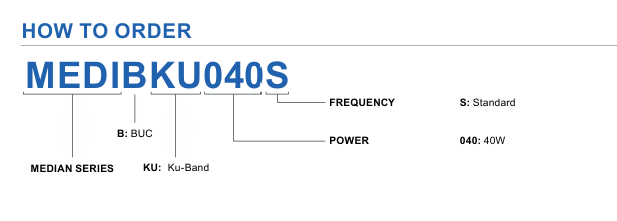

Norsat MEDIBKU040S订购指南

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
