Winchester 0345-E00-C9001N 75Ω DIN 1.0/2.3连接器

发布时间：2026-01-27 09:06:38     浏览：308

　　0345 Series是Winchester Interconnect旗下 KINGS? 品牌推出的 75 Ω DIN 1.0/2.3 同轴电缆插头，专为广播级高清视频(HD/3G-SDI)设计，适配 Belden 1694A、Gepco VSD2001 等 6 GHz 单芯线缆。

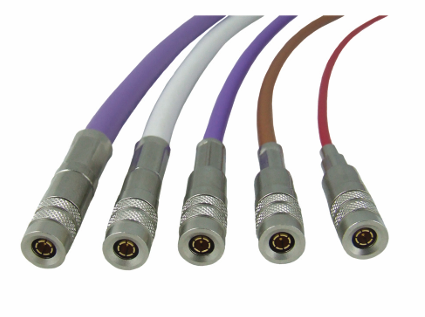

Winchester 0345-E00-C9001N 75Ω DIN 1.0/2.3连接器

　　电气性能：

　　阻抗：75Ω 。

　　频率范围：DC 至 6 GHz 。

　　回波损耗 (Return Loss)：1 GHz 时 < 32 dB，3 GHz 时 < 23 dB，6 GHz 时 < 15 dB 。

　　材质与工艺：

　　外壳：黄铜材质，表面采用铜底镀镍处理 。

　　接触件：铍铜材质，表面采用镍底镀金处理 。

　　绝缘体：Teflon?(特氟龙) 。

　　产品型号与兼容电缆

KINGS? Part NumberDescriptionCable SizeCrimp Die (KTH-1000)Hex SizePackaging
0345-E00-C7101N75 OHM 1.0/2.3 PlugBelden 1505AKTH-2261.042 / .255Single Pack
0345-E00-C7101NU75 OHM 1.0/2.3 PlugBelden 1505AKTH-2261.042 / .255Bulk Pack
0345-E00-C7201N75 OHM 1.0/2.3 PlugBelden 1855A Mono CrimpKTH-20250.178Single Pack
0345-E00-C7201NU75 OHM 1.0/2.3 PlugBelden 1855A Mono CrimpKTH-20250.178Bulk Pack
0345-E00-C7202N75 OHM 1.0/2.3 PlugBelden 1855A / Gepco VDM230KTH-2025.042 / .178Single Pack
0345-E00-C7202NU75 OHM 1.0/2.3 PlugBelden 1855A / Gepco VDM230KTH-2025.042 / .178Bulk Pack
0345-E00-C7701N75 OHM 1.0/2.3 PlugBelden 179DT / RG179KTH-2021.042 / .128Single Pack
0345-E00-C7701NU75 OHM 1.0/2.3 PlugBelden 179DT / RG179KTH-2021.042 / .128Bulk Pack
0345-E00-C9001N75 OHM 1.0/2.3 PlugBelden 1694 / Gepco VSD2001KTH-2325.046 / .278Single Pack
0345-E00-C9001NU75 OHM 1.0/2.3 PlugBelden 1694 / Gepco VSD2001KTH-2325.046 / .278Bulk Pack
0345-E00-V3601N75 OHM 1.0/2.3 PlugBelden 1855 ENH / Argosy Image 360KTH-2113.042 / .213Single Pack
0345-E00-V3601NU75 OHM 1.0/2.3 PlugBelden 1855 ENH / Argosy Image 360KTH-2113.042 / .213Bulk Pack
0345-E00-C7204N75 OHM 1.0/2.3 Plug (Non-Locking)Belden 1855A CableKTH-2025.042 / .178Single pack

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
