ViTBEK 950i系列电气安全分析仪

发布时间：2026-01-27 09:11:54 浏览：321

　　Vitrek 950i 系列是一款“工业级”电气安全综合分析仪，它把传统上需要三台甚至四台仪器才能完成的测试项目——AC 耐压、DC 耐压、绝缘电阻(IR)、4 线毫欧计(LR)以及 40 A 接地电阻(GB)——全部集成到一台 18 磅(8 kg 左右)的台式机箱里，并通过了 EN 61010-1 高压安全认证。

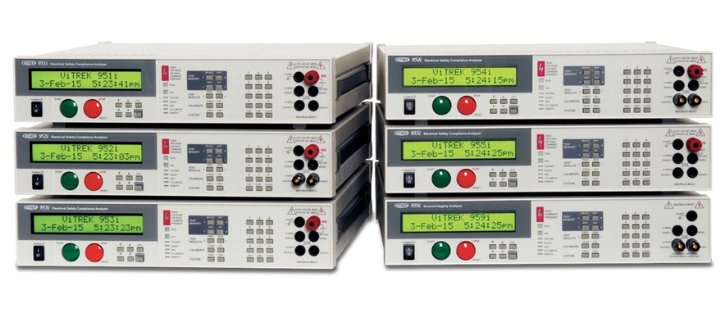

ViTBEK 950i系列电气安全分析仪

　　型号

型号	AC 耐压	DC 耐压	IR 范围	接地 Bond	毫欧计	典型应用
951i	6 kV/50 mA	6.5 kV/50 mA	2 TΩ	–	√	家电、消费电子
952i	6 kV/50 mA	6.5 kV/50 mA	2 TΩ	40 A	√	医疗、IT 设备
953i	6 kV/50 mA	11 kV/50 mA	4 TΩ	–	√	光伏、汽车电子
954i	6 kV/50 mA	11 kV/50 mA	4 TΩ	40 A	√	航空、轨道交通
955i	10 kV/30 mA	11 kV/30 mA	4 TΩ	–	√	高压电缆、连接器
959i	–	–	–	40 A	√	只做接地 + 毫欧

　　1. 测试能力：一次接线，测完所有安规项目

　　AC 耐压：20 V–10 kV RMS，50 mA(955i 30 mA)，200 mA 选项可到 2 kV

　　DC 耐压：2 V–11 kV，50 mA，可测到 2 TΩ 绝缘电阻

　　绝缘电阻：10 kV 下保证 2 TΩ 读数，50 V–10 kV 任意电压可设，不再是 3-4 档固定电压

　　4 线毫欧计：100 ?Ω–150 kΩ，0.5 % 精度，自动补偿引线电阻

　　接地电阻：最大 40 A RMS，0.1 Hz–500 Hz 任意频率，4 线 Kelvin 法，1 mΩ 分辨率

　　400 Hz 航空耐压：内置 400 Hz 模式，可直接测试机载部件

　　脉冲快闪(Flash)模式：最快 0.5 ms 上升、1 ms 维持，适合产线 100 % 全检，节拍可到 3 ms

　　2. 速度与产能：比传统耐压仪快 3–10 倍

　　Ramp 速率：最高 100 kV/s(AC)/ 50 kV/s(DC)，20 ms 即可完成升压

　　Dwell 时间：最快 20 ms，合格即跳下一步，无需像老式仪器固定 1 s

　　双 ColdFire CPU + 双 DSP 架构：一边控制输出，一边并行采样，测试节拍由“秒”降到“毫秒”级

　　多段 dwell：可在不同电压台阶分别设限值，无需回零，减少 30–50 % 总测试时间

　　3. 精度与分辨率：pA 级漏电流、TΩ 级绝缘

　　漏电流：100 pA 分辨率，0.25 % + 0.5 nA 精度，太阳能板、医疗器械也能测

　　绝缘电阻：最高 2 TΩ(DC)/ 200 GΩ(AC)，精度 5 % @ 1 TΩ，满足 IEC 61730 光伏组件要求

　　相位分离：同时显示总电流、阻性电流、容性电流，一眼看出“真实漏电流”还是“耦合电流”

　　4. 安全保护：EN 61010-1 认证，50 ?s 切断

　　HSSD 固态快速放电：比传统电阻放电快 10 倍，测试结束后 50 ms 内把 11 kV 放到 < 50 V

　　SFI 安全中断：4 ?s 检出、50 ?s 切断输出，人手碰到高压端即刻保护

　　TLSS 引线安全检测：高压输出前自动确认 H、L、Guard 是否接反或脱落，避免“假合格”

　　recessed 双按键启动：防止误触，满足 OSHA/CE 现场要求

　　5. 自动化与扫描：最多 256 点，无需外购切换盒

　　内置 VICL 端口：可直接驱动 Vitrek 高压扫描盒，耐压 15 kV、电流 40 A，一套系统即可测多路

　　100 组测试程序 × 100 步：每步参数独立，可组合耐压→绝缘→接地→毫欧完整方案

　　RS232 / Digital I/O 标配：PLC 可直接选程序、启动、读取 Pass/Fail、高压存在、安全中断

　　可选 Ethernet + GPIB：上传结果到 MES，或远程校准，支持 SCPI 指令集

　　6. 报告与追溯：一键打�。� ISO/CCC/UL 审厂

　　前面板 USB 口：插任意打印机即可输出带公司 Logo、序列号、实测值、判定结果的完整报告

　　实时时钟 + 1 百万次写入寿命：20 年数据保持，满足医疗器械 21 CFR Part 11 追溯要求

　　NIST 可追溯校准证书：出厂标配，可直接用于 UL、T?V、CSA 目击试验

Vitrek 是一家专注于高精度测试与测量设备的美国公司，主打高压测量、安全合规测试仪、功率分析仪等产品，广泛应用于国家实验室和工业领域。深圳市新葡萄AMG创展科技有限公司，优势直接渠道提供Vitrek订货服务，欢迎咨询。
