Ampleon CLS3H3135L-700 S波段高功率GaN-on-SiC射频功率晶体管

发布时间：2026-03-05 09:00:31 浏览：316

　　CLS3H3135L-700是荷兰半导体公司Ampleon 推出的高功率 GaN-on-SiC(氮化镓/碳化硅)HEMT 射频功率晶体管，专为 S波段长脉冲雷达应用设计。其关键定位是为 3.1 GHz ~ 3.5 GHz 频率范围内的高功率放大器提供强劲、可靠的RF输出。

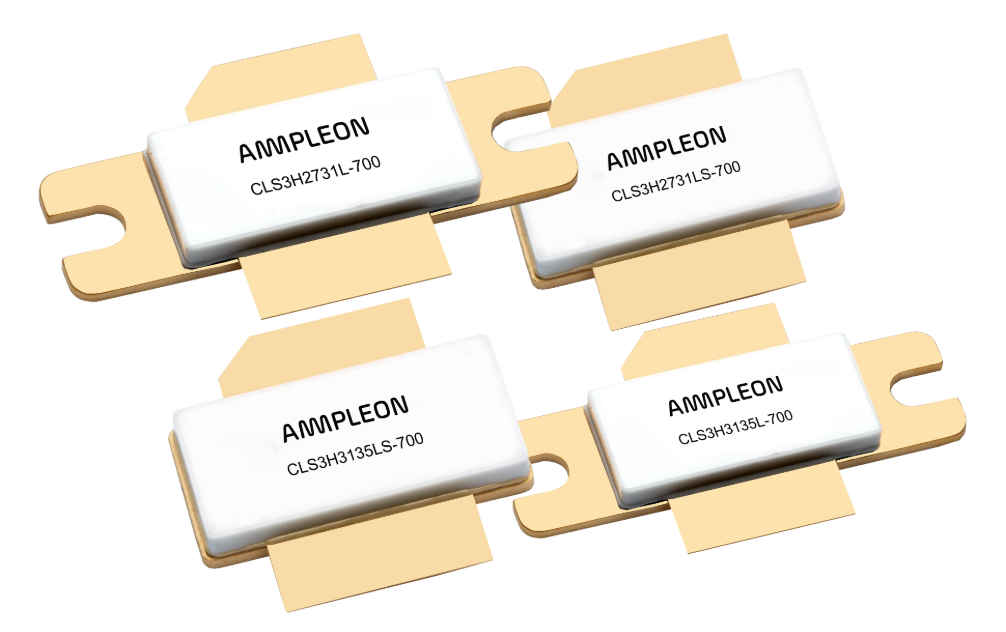

Ampleon CLS3H3135L-700 S波段射频功率晶体管

　　主要技术参数

　　频率范围：3.1 GHz – 3.5 GHz

　　输出功率：700 W 典型

　　增益：约 13.2 dB 典型

　　效率：~57%

　　工作电压：50 V

　　包封形式：SOT502A(带法兰陶瓷封装)

　　驱动类型：脉冲 RF(长脉冲支持最高 300 μs，10 % 占空比)

　　典型应用

　　CLS3H3135L-700 主要用于：

　　·S波段脉冲功率放大器(Pulsed Power Amplifiers)，常见于雷达发射链路

　　·ERP/CHIRP雷达系统设计

　　·空中交通控制雷达、气象雷达、军事与监视雷达等领域

　　·需要700 W+ 输出功率和长脉冲工作的高功率 RF 环境

　　相关型号：

频率范围	型号	封装
2.7 – 3.1 GHz	CLS3H2731L-700	SOT502A（带法兰）
2.7 – 3.1 GHz	CLS3H2731LS-700	SOT502B（无引线陶瓷）
3.1 – 3.5 GHz	CLS3H3135L-700	SOT502A（带法兰）
3.1 – 3.5 GHz	CLS3H3135LS-700	SOT502B（无引线陶瓷）

Ampleon是一家全球领先的射频和功率半导体解决方案提供商，提供包括射频功率放大器、收发器、射频开关、驱动电路和功率控制器等在内的广泛产品线，适用于4G LTE、5G NR基础设施、广播、工业等多个领域，深圳市新葡萄AMG创展科技有限公司优势分销Ampleon产品线，欢迎咨询了解。
