RFCI High Power RF Isolator 100W+ | 高功率射频隔离器100W-500W

发布时间：2026-03-24 14:50:07 浏览：196

　　在高功率射频系统中(如雷达、通信基站、电子对抗系统)，反射信号对功率放大器(PA)的损害极其严重。

　　RFCI推出的100W+高功率射频隔离器(High Power Isolator)，专为高功率应用设计，具备：

　　·高功率承载能力(100W–500W+)

　　·高隔离度(≥20dB)

　　·低插入损耗

　　·优异散热设计

　　→是保护功放、提升系统稳定性的关键器件。

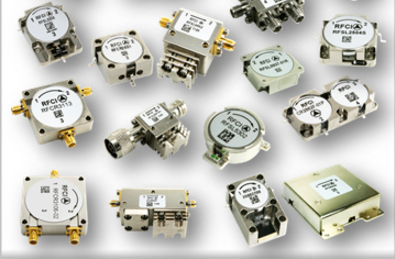

RFCI高功率射频隔离器100W+

　　为什么高功率系统必须使用隔离器?

　　在没有隔离器的情况下：

　　? 功放过热甚至烧毁

　　? 系统驻波(VSWR)恶化

　　? 信号严重失真

　　? 系统稳定性下降

　　→加入RFCI高功率隔离器后：

　　? 吸收反射功率

　　? 提高系统稳定性

　　? 延长设备寿命

　　 RFCI高功率隔离器型号及参数

型号	频率范围 (GHz)	插入损耗 (dB)	隔离度 (dB)	正向功率 (W)	反向功率 (W)	峰值功率	接口	类型
RFSL1502	1.3 – 1.8	0.3 – 0.4	22 – 25	150	30	1 kW	N	同轴
RFSL3836	2.9 – 3.1	0.3 – 0.4	22 – 25	100	20	1 kW	SMA	同轴
RFSL1202	1 – 2	0.3 – 0.4	20 – 23	100	20	1 kW	SMA / N	同轴
RFSL8975	7 – 12.4	0.5 – 0.6	19 – 20	25（可定制100W+）	5	0.25 kW	SMA	同轴
RFSL8986（HP版本）	2.3 – 6	0.7 – 0.8	14 – 15	50–100（可定制）	20	0.5 kW	SMA	同轴
Waveguide Series（波导型）	2 – 18+	≤0.5	≥20	200W–500W+	高	高	波导接口	波导

　　关键技术参数(Typical Specs)

参数	范围
功率范围	100W – 500W+
插入损耗	≤0.5 dB
隔离度	≥20 dB
VSWR	≤1.25
冷却方式	自然散热 / 散热片
接口	SMA / N / 波导
工作温度	-40°C ～ +85°C

　　FAQ

　　1?? 什么是高功率隔离器?

　　指功率≥100W的射频隔离器，用于保护高功率系统。

　　2?? 100W够用吗?

　　建议选择≥1.5倍系统功率，例如150W更安全。

　　3?? 高频系统用什么接口?

　　推荐2.92mm或波导接口。

　　4?? 是否支持500W以上?

　　支持，RFCI可提供波导高功率方案。

　采购与技术支持(CTA)

　　我们提供：

　　? RFCI高功率隔离器全系列

　　? 替代DiTom / Renaissance方案

　　? 定制设计支持

　→获取RFSL1502 / RFSL3836报价与库存信息，欢迎联系我们。RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
