Optigraph Graphite Optics选型指南：HOPG vs HAPG如何选择？

发布时间：2026-03-26 09:17:47 浏览：196

　　Optigraph Graphite Optics选型指南(HOPG vs HAPG)

　　在X射线光学系统设计中，选择合适的石墨光学(Graphite Optics)直接影响检测性能、分辨率及系统成本。

　　作为行业领先制造商，Optigraph GmbH 提供多种类型石墨光学解决方案，其中最核心的两类为：HOPG 与 HAPG。

　　那么，在实际项目中应该如何选择?

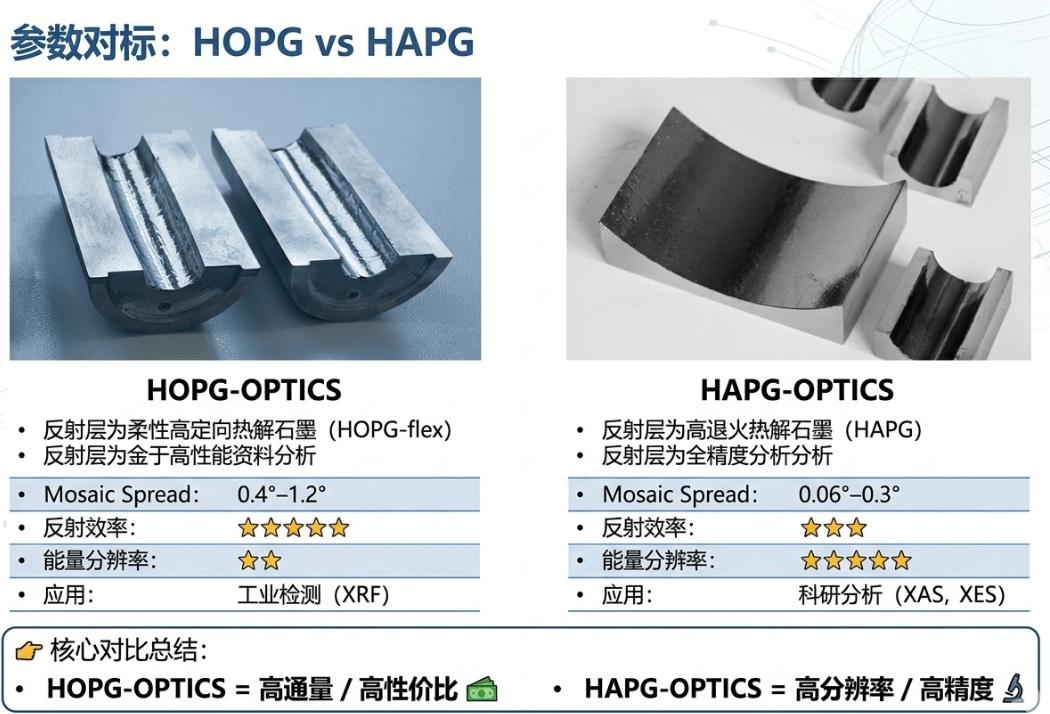

Optigraph Graphite Optics选型指南(HOPG vs HAPG)

　　一、HOPG vs HAPG：核心区别一览

参数	HOPG	HAPG
全称	高定向热解石墨	高退火热解石墨
Mosaic Spread	0.4°–1.2°	0.06°–0.3°
反射效率	?????	???
能量分辨率	??	?????
成本	较低	较高
应用	工业检测	科研分析

　　一句话总结：

　　· HOPG = 高通量 / 高性价比

　　· HAPG = 高分辨率 / 高精度

　　二、根据应用场景选择

　　 1. X射线荧光分析(XRF)

　　推荐：? HOPG

　　原因：

　　· 提供更高信号强度

　　· 提升检测速度

　　· 成本更优

　　适用于：

　　· 工业在线检测

　　· RoHS检测设备

　　· 元素分析仪

　　 2. X射线吸收谱(XAS)

　　推荐：? HAPG

　　原因：

　　· 更高能量分辨率

　　· 可解析精细结构

　　适用于：

　　· 材料科学研究

　　· 化学态分析

　　3. X射线发射谱(XES)

　　推荐：? HAPG

　　原因：

　　· eV级分辨率

　　· 精确谱线区分

　　适用于：

　　· 同步辐射实验

　　· 高端光谱仪

　　 4. 高通量检测 vs 高精度分析

需求	推荐
快速检测	HOPG
精密分析	HAPG

　　三、选型关键参数(非常重要)

　　在选择Graphite Optics时，除了HOPG/HAPG类型，还需重点关注以下参数：

　　? Mosaic Spread(马赛克度)

　　· 决定分辨率与通量

　　· 数值越小 → 分辨率越高

　　? 曲率半径(Radius of Curvature)

　　· 影响聚焦能力

　　· 常见：50 mm / 100 mm / 200 mm

　　? 晶体尺寸(Crystal Size)

　　· 常见尺寸：10×10 mm 至 100×100 mm

　　· 尺寸越大 → 收集效率越高

　　? 工作能量范围(Energy Range)

　　· 不同石墨类型适用于不同能区

　　· 需匹配X射线源

　　? 几何结构(Geometry)

　　Optigraph支持多种结构：

　　· 圆柱(Cylindrical)

　　· 球面(Spherical)

　　· 椭圆(Elliptical)

　　· von Hamos结构

　　不同结构直接影响系统设计与成像效果

　　四、为什么选择Optigraph?

　　在Graphite Optics领域，Optigraph GmbH 具有明显优势：

　　? 行业领先HAPG技术

　　实现高分辨率与稳定性兼顾

　　? 定制能力强

　　支持尺寸、曲率、结构定制

　　? 应用经验丰富

　　广泛应用于同步辐射与工业设备

　　? 稳定供货

　　适合批量项目与长期合作

　　五、常见选型建议(实用总结)

　　如果你是设备工程师，可以直接参考：

　　· ? 工业检测设备 → 选择 HOPG

　　· ? 实验室光谱分析 → 选择 HAPG

　　· ? 预算有限 → 优先 HOPG

　　· ? 追求极致分辨率 → 必选 HAPG

Optigraph GmbH是德国一家专门做高定向热解石墨(HOPG)和石墨光学元件的高科技公司，其产品广泛应用于 X 射线光学、同步辐射、实验室科研等高端领域，深圳市新葡萄AMG创展科技有限公司优势销售Optigraph GmbH产品，欢迎咨询了解。
