Focus Microwaves基本波宽带阻抗调谐器0.1–120GHz全系列型号与参数详解

发布时间：2026-04-17 08:57:17     浏览：177

　　Focus Microwaves 推出的 Fundamental Wideband Tuners(基本波宽带阻抗调谐器) 是业内领先的射频阻抗匹配解决方案，专为高频、高功率及宽带测试环境设计。

　　该系列采用 C系列(Computer-Controlled Microwaves Tuners) 架构，具备以下核心优势：

　　· 超宽频率覆盖：0.1 GHz – 120 GHz

　　· 多探针结构(最多3探针)

　　· 高精度阻抗调节能力

　　· 低寄生与低谐振设计

　　· 支持高功率Load Pull测试

　　· 适用于5G、毫米波、射频器件测试

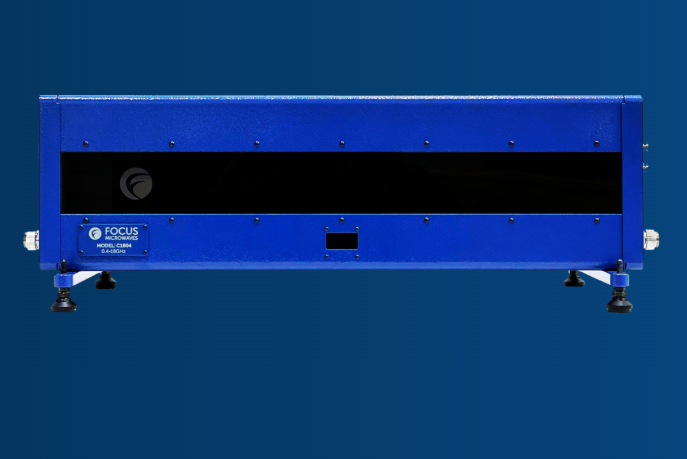

Focus Microwaves基本波宽带阻抗调谐器0.1–120GH

　　产品核心特点

　　1?? 超宽带覆盖能力

　　单台设备即可覆盖从低频到毫米波的测试需求，大幅降低设备成本。

　　2?? 高VSWR性能

　　典型VSWR范围：≥10:1 至 ≥50:1，确保高反射系数调节能力。

　　3?? 多种接口配置

　　支持： 7/16， APC-7，N型， 3.5 mm， 2.92 mm， 2.4 mm， 1.85 mm， 1 mm(毫米波)

　　4?? 适用于多种应用

　　· 功率放大器(PA)测试

　　· Load Pull / Source Pull

　　· 噪声参数测量

　　· 5G / 毫米波研发

　　全系列型号与参数列表

　　低频至6GHz系列

型号频率范围VSWR接口
C1010.1–1 GHz≥10:17/16, APC-7, N
C3020.2–3 GHz≥10:17/16, APC-7, N
C3040.4–3 GHz≥10:17/16, APC-7, N
C8040.4–8 GHz≥10:17/16, APC-7, N
C18040.4–18 GHz≥30:1APC-7, N
C6060.6–6 GHz≥30:17/16, APC-7, N
C606S0.6–6 GHz≥30:17/16, APC-7, N


　　中频至18GHz系列

型号频率范围VSWR接口
C8060.6–8 GHz≥50:13.5 mm
C806S0.6–8 GHz≥50:13.5 mm
C806R0.6–8 GHz≥30:17/16, APC-7, N
C806RS0.6–8 GHz≥30:17/16, APC-7, N
C18060.6–18 GHz≥10:1APC-7, N
C1806S0.6–18 GHz≥10:1APC-7, N
C18070.7–18 GHz≥10:1APC-7, N
C8070.7–8 GHz≥30:17/16, APC-7, N
C3080.8–3 GHz≥10:17/16, APC-7, N
C8080.8–8 GHz≥30:17/16, APC-7, N
C18080.8–18 GHz≥10:1APC-7, N
C18181.8–18 GHz≥10:1APC-7, N


　　高频至40GHz系列

型号频率范围VSWR接口
C30181.8–30 GHz≥10:13.5 mm
C32101–32 GHz≥20:13.5 mm
C3210S1–32 GHz≥20:13.5 mm
C36202–36 GHz≥10:12.92 mm
C40303–40 GHz≥10:12.92 mm
C4060B6–40 GHz≥10:12.92 mm
C4080B8–40 GHz≥10:12.92 mm

　

　毫米波系列(40GHz以上)

型号频率范围VSWR接口
C5020B2–50 GHz≥10:12.4 mm
C5060B6–50 GHz≥10:12.4 mm
C5080B8–50 GHz≥10:12.4 mm
C6702B2–67 GHz≥10:11.85 mm
C6750B5–67 GHz≥6:11.85 mm
C6710B10–67 GHz≥10:11.85 mm
C11024024–110 GHz≥8:11 mm
C12027027–120 GHz≥6.5:11 mm
C11050050–110 GHz≥10:11 mm

　　应用领域

　　该系列调谐器广泛应用于：

　　· 5G / 6G通信

　　· 毫米波器件测试

　　· 半导体研发

　　· 高功率PA设计

　　·Load Pull系统

　　选型建议

　　选择合适型号时建议关注：

　　· 频率范围(是否覆盖目标频段)

　　· VSWR要求(调谐范围)

　　· 接口类型(与测试系统匹配)

　　· 是否支持On-Wafer(晶圆级测试)

更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。

推荐资讯

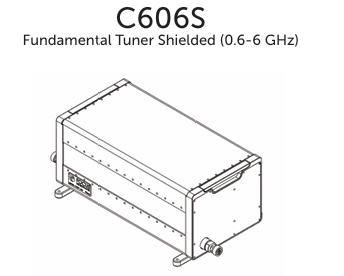

  • Focus C606S调谐器0.6-6GHz
