Focus C3210阻抗调谐器1–32GHz On-Wafer Load Pull系统解决方案

发布时间：2026-04-17 08:45:19 浏览：155

　　一、产品概述

　　C3210 是 Focus Microwaves 推出的新一代 DELTA系列电动阻抗调谐器(Fundamental Tuner)，专为高频On-Wafer测试与Load Pull应用设计。

　　该产品通过低轮廓结构设计(Low Profile)，可直接放置于晶圆边界内，实现探针与调谐器直连，从而：

　　· 消除DUT与调谐器之间的插入损耗

　　· 提升测试精度

　　· 扩大阻抗调谐范围

　　特别适用于：

　　· 射频功率器件测试(PA / LNA)

　　· 5G / 毫米波研发

　　· On-wafer load pull系统

　　· 高精度阻抗匹配实验

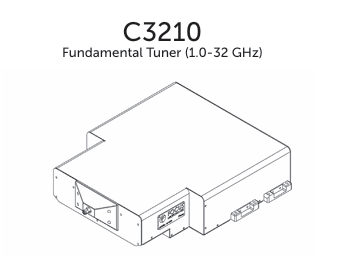

Focus C3210阻抗调谐器1–32GHz

　　二、核心技术优势

　　? 1. 超低插入损耗设计

　　· 探针与调谐器直接连接

　　· 几乎消除传统线缆/夹具带来的损耗

　　提升大信号测量精度(Load Pull Accuracy)

　　? 2. DELTA结构(专利架构)

　　· 紧凑体积 + 高性能调谐能力

　　· 优化电磁路径

　　· 提供更高VSWR范围

　　? 3. 高重复性调谐性能

　　· 重复性可达 -40 dB(典型 -50 dB)

　　· 保证测试数据稳定可靠

　　? 4. 宽频覆盖能力

　　· 单台设备覆盖 1 GHz – 32 GHz

　　· 满足从Sub-6G到毫米波前段应用

　　三、技术参数(C3210)

参数	规格
型号	C3210
频率范围	1.0 – 32 GHz
连接器类型	3.5 mm
最小VSWR	≥ 20:1
最大功率（CW）	45 W（32GHz受连接器限制）
重复性	-40 dB（典型 -50 dB）
重量	21 lbs（约9.5 kg）
长度	16.647 inch
应用类型	On-Wafer Fundamental Load Pull

　　四、结构与接口特点

　　· 默认接口配置：

　　DUT侧：公头(Male)

　　Source/Load侧：母头(Female)

　　· 支持：

　　定制接口配置

　　不同测试系统集成

　　灵活适配各类探针台与测试平台

　　五、典型应用场景

　　1. On-Wafer Load Pull测试

　　· 晶圆级功率器件建模

　　· PA效率与线性度优化

　　 2. 5G / RF器件研发

　　· 高频宽带阻抗匹配

　　· 毫米波前端验证

　　 3. 半导体测试系统集成

　　· 搭配：

　　 VNA(矢量网络分析仪)

　　Load Pull系统

　　自动测试平台

　　六、产品定位(系列对比)

　　在 Focus Microwaves 的调谐器产品体系中：

　　· C3210 属于：

　　DELTA On-Wafer系列

　　高频(1–32GHz)中高端型号

　　与同系列产品对比：

　　· C3018：1.8–30 GHz(较低频)

　　· C3620：最高36 GHz(更高频)

　　· C3210：性价比与性能平衡最佳型号之一

　　七、选型建议

　　如果你在选型：

　　推荐选择 C3210 的情况：

　　· 频率需求在 1–30 GHz

　　· 需要高VSWR调谐能力(≥20:1)

　　· On-wafer测试(非连接器测试)

　　· 追求低损耗+高精度Load Pull

　　如果你的需求是：

　　40 GHz → 建议选 C4030 / C5060B

　　· 毫米波 >67 GHz → 选 1.85mm / 1mm接口型号

　　· 更低频(<1 GHz)→ 选 C101 / C302

更多 Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。
