为什么选择Optigraph石墨光学？Graphite Optics与传统晶体光学全面对比

发布时间：2026-04-16 09:31:13 浏览：173

　　为什么选择Optigraph石墨光学?对比传统晶体光学

　　在X射线分析系统中，光学元件的选择直接决定检测性能、系统复杂度以及整体成本。长期以来，硅(Si)和锗(Ge)单晶被广泛应用，但随着技术进步，Graphite Optics(石墨光学)正迅速成为更优解决方案。

　　作为行业领先厂商，Optigraph GmbH 的石墨光学产品(HOPG / HAPG)正在被越来越多设备制造商和科研机构采用。

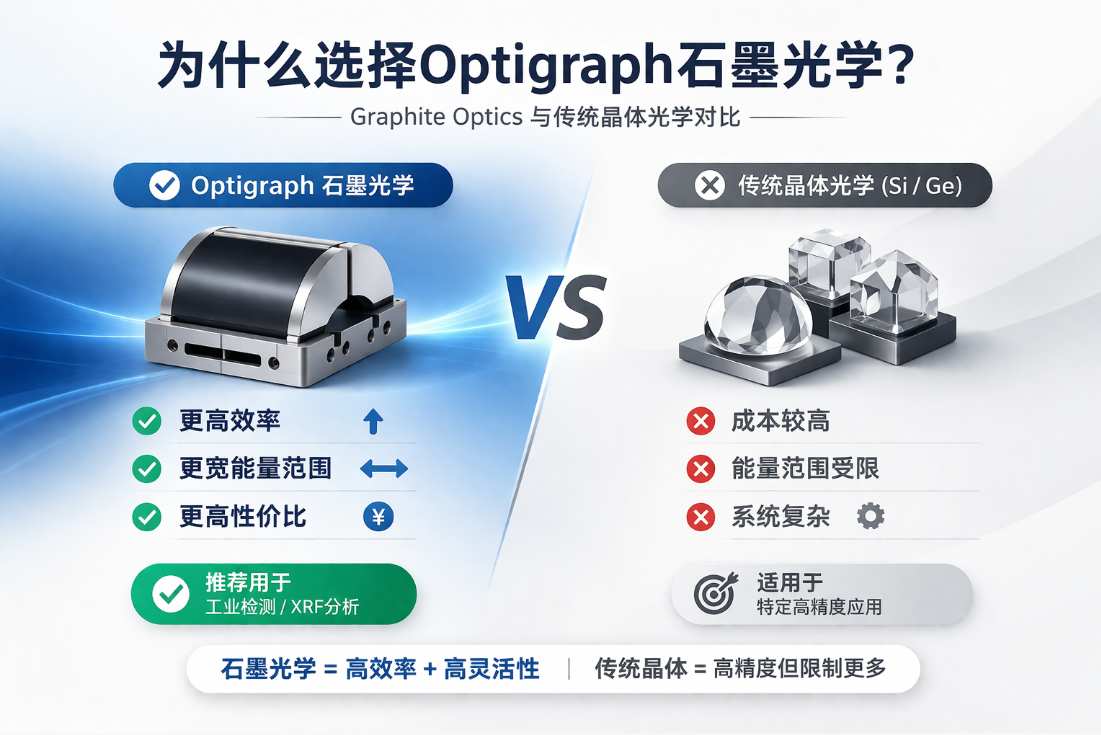

Optigraph石墨光学

　　那么，石墨光学到底优势在哪里?

　　一、Graphite Optics vs 传统晶体光学：核心对比

对比维度	石墨光学（Graphite Optics）	传统晶体（Si / Ge）
反射效率	????? 高	??? 中
能量范围	宽（更灵活）	窄（固定晶面）
分辨率	可调（HAPG高）	固定
通量	高	较低
聚焦能力	支持曲面聚焦	通常需额外光学
抗辐射能力	强	一般
成本	更具性价比	较高

　　结论：

　　石墨光学 = 高效率 + 高灵活性 + 更低系统复杂度

　　二、为什么石墨光学更高效?

　　传统晶体依赖完美晶格结构，只能在严格布拉格条件下反射X射线，因此：

　　· 入射角容差小

　　· 利用率较低

　　而Graphite Optics采用“马赛克结构(Mosaic Crystal)”，允许一定角度范围内的X射线被反射，从而：

　　? 显著提升X射线利用率

　　? 提高信号强度

　　? 降低检测时间

　　这也是XRF等应用优先选择HOPG的重要原因

　　三、分辨率：HAPG带来的突破

　　很多工程师担心：

　　“石墨光学是否分辨率不如单晶?”

　　答案是：不一定

　　通过先进退火工艺，Optigraph GmbH 的HAPG(Highly Annealed Pyrolytic Graphite)实现了：

　　· Mosaic Spread低至 0.06°

　　· 能量分辨率达到eV级

　　这使其在以下领域表现优异：

　　· X射线发射谱(XES)

　　· X射线吸收谱(XAS)

　　· 同步辐射实验

　　在很多应用中，HAPG已接近甚至替代部分传统晶体

　　四、系统设计更简单

　　使用传统晶体光学时，通常需要：

　　· 多级准直系统

　　· 精密机械结构

　　· 严格角度控制

　　而石墨光学可以：

　　? 直接集成聚焦功能

　　? 减少光学元件数量

　　? 简化系统设计

　　对设备厂商来说，这意味着：

　　· 更低开发成本

　　· 更小体积

　　· 更高可靠性

　　五、极端环境下的稳定性

　　在高功率X射线或复杂实验环境中：

特性	石墨光学	传统晶体
耐高温	优秀	一般
抗辐射	强	较弱
稳定性	高	易退化

　　因此，石墨光学在以下场景优势明显：

　　· 激光等离子体实验

　　· 同步辐射装置

　　· 高能物理研究

　　六、成本与商业优势

　　虽然单个高端HAPG成本较高，但从系统层面来看：

　　石墨光学可以降低整体成本：

　　· 减少光学组件数量

　　· 降低调试难度

　　· 缩短开发周期

　　对OEM厂商来说，这才是真正的成本优势

　　七、为什么选择Optigraph?

　　在众多Graphite Optics供应商中，Optigraph GmbH 具备明显优势：

　　? 全球领先HAPG技术

　　? 高一致性与稳定性

　　? 支持定制化光学设计

　　? 广泛应用验证(科研+工业)

　　其产品已成为多个高端X射线系统的核心组件。

相关推荐：

什么是Graphite Optics？Optigraph石墨光学技术详解与应用解析

Optigraph Graphite Optics选型指南：HOPG vs HAPG如何选择？

Optigraph GmbH是德国一家专门做高定向热解石墨(HOPG)和石墨光学元件的高科技公司，其产品广泛应用于 X 射线光学、同步辐射、实验室科研等高端领域，深圳市新葡萄AMG创展科技有限公司优势销售Optigraph GmbH产品，欢迎咨询了解。
