  • iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器模块

    发布时间：2025-05-19 08:58:26     浏览：1557

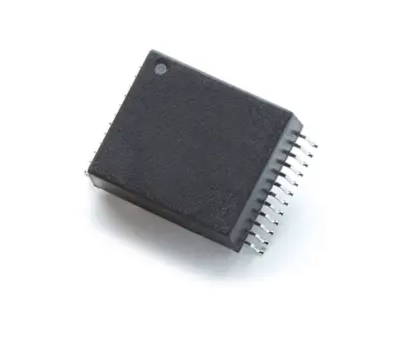

    iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器�？�

    　　产品型号

    　　100B-2002：工作温度范围为-40°C至+85°C。

    　　100B-2002X：工作温度范围为-55°C至+125°C，适用于更恶劣环境。

    Electrical Specifications @25℃
    Part
    Number    		Insertion Loss
    ( dB MAX)    		Return Loss
    (dB  MIN)    		Crosstalk
    (dB  MIN)    		DM to CM Rejection Ratio
    ( dB MIN)
    0.10
    MHz    		30
    MHz    		60
    MHz    		100
    MHz    		2
    MHz    		30
    MHz    		40
    MHz    		50
    MHz    		60
    MHz    		80
    MHz    		1
    MHz    		30
    MHz    		60
    MHz    		100
    MHz    		1
    MHz    		60
    MHz    		100
    MHz    		200
    MHz
    100B-20021.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22
    100B-2002X1.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22

    　　型号：

    　　100B-2002NL

    　　100B-2002NLT

    　　100B-2002T

    　　100B-2002X

    　　100B-2002XNL

    　　100B-2002XNLT

    　　100B-2002XT

    　　产品用途

    　　用于10/100BASE-TX以太网通信，提供双端口信号传输与转换，满足高速数据通信需求。

    　　电气性能

    　　插入损耗：最大1.2dB(0.1MHz至100MHz)。

    　　回波损耗：最小12dB至18dB(1MHz至100MHz)。

    　　串扰：最小22dB至50dB(2MHz至200MHz)。

    　　共模抑制比：最小33dB至43dB(1MHz至100MHz)。

    　　其他特性

    　　绝缘性能：1500Vrms介质耐压。

    　　引脚镀层：Sn63Pb37，焊接性能良好。

    　　湿度敏感度：等级3，适合一定湿度环境。

    　　应用场景

    　　适用于工业自动化、通信设备、网络交换机、路由器等需要高速以太网通信的设备。

    　　iNRCORE公司是一家全球领先的电源和磁性元件制造商，产品包括变压器、线圈、电感器、磁性软件和其他相关组件，主要应用于军事、航空航天、通信、医疗、工业控制等领域。更多INRCORE相关产品信息可咨询新葡萄AMG创展。
