Luxium 1D/2D闪烁体阵列:医疗成像、安检扫描及工业检测应用

发布时间：2026-01-15 08:50:12 浏览：244

　　一、阵列应用概述

　　Luxium 闪烁晶体阵列主要用于辐射探测与成像，根据结构不同分为两大类：

　　线性阵列(1D)：：应用于CT扫描(医疗/安检/工业)、线扫描(安检/工业)及各类科研项目。

　　二维阵列(2D)：提供成像能力，应用于CT扫描、核医学(如SPECT/PET)、入口成像、X射线闪速放射照相、无损检测及各种研究与空间应用。

　　应用与材料匹配表：

应用领域	CsI(Tl)	CdWO?	BGO	LYSO
伽马相机	X
CT成像		X
正电子发射断层扫描			X	X
线扫描	X	X
工业成像	X	X
闪速放射照相			X
数字放射照相			X

　　二、核心闪烁晶体材料特性与选择

　　选择材料需综合考虑应用需求、光电读出设备等因素。

特性参数	CsI(Tl)	CdWO?	BGO	LYSO
密度 (g/cm?)	4.51	8	7.13	7.1
相对光输出	54 (最高)	13	9	32
主衰减时间	1 ?s	14 ?s	300 ns	41 ns
余辉	0.5-5% @6ms	0.1% @3ms	0.005% @3ms	<0.1% @6ms
最大发射波长	565 nm	475 nm	480 nm	420 nm
辐射硬度	中等	高	高	高
吸湿性	轻微	否	否	否
突出特性	光输出最高，具有延展性，易于加工成各种几何形状。	高密度、低余辉、耐辐射性能极佳。	密度高，余辉极低。	具有高密度、短衰减时间和改进的光输出及能量分辨率。
主要应用	伽马照相机、CT成像、行扫描、数字放射照相。	医疗和工业CT扫描、300+ keV 集装箱/车辆扫描。	PET成像、工业成像、闪光放射照相。	PET成像、CT成像、闪光放射照相。

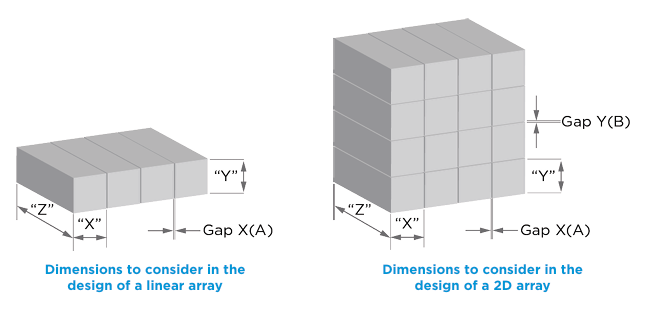

　　三、阵列设计关键参数

　　设计阵列时需定义以下参数，以优化特定应用的性能：

　　1.材料：闪烁晶体类型。

　　2.像素尺寸：每个闪烁体像素的X和Y维度。

　　3.隔离/反射层类型与厚度：像素间的反射层材料及其厚度(间隙)。

　　4.节距：相邻像素中心之间的距离(像素尺寸 + 间隙厚度)。

　　5.辐射厚度：阵列沿入射辐射方向的厚度(Z维度)。

　　6.背反射层厚度：通常应用于辐射入射面，将光反射回像素。

　　7.末端像素处理：末端晶体可能需要特殊反射层厚度。

　　常规可生产的最小像素尺寸指南：

材料	线性阵列 (mm)	二维阵列 (mm)	备注
CsI(Tl)	0.3	0.5
CdWO?	0.3	1	受解理面限制
BGO	0.3	0.3
LYSO	0.8	0.8	最小尺寸未经测试

　　四、阵列型号命名规则

		1D Array	2D Array
	Example of a Model Number	82.58X4.2A30/16/5.2CsI(Tl)	82.58X4.2A30/16x4/5.2x4CsI(Tl)
1	Active area length	82.58	82.58
2	Active area height	4.175	4.175
3	X-ray crystal depth (Z)	30	30
4	Number of pixelsIf the array is 2D,this is in the format [Pixels X][Pixels Y].	16	16x4
5	Pitch [X + Gap X(A)]If the array is 2D AND the pitch is different in X and Y,this is in the format [X+GapX(A)]x[Y+GapY(B)].	5.2	5.2x4
6	Scintillator	CsI(Tl)	CsI(Tl)
Note:All dimensions in mm

深圳市新葡萄AMG创展科技有限公司，优势代理销售Luxium Inrad Optics产品，欢迎咨询。
